《透镜》作图专题训练

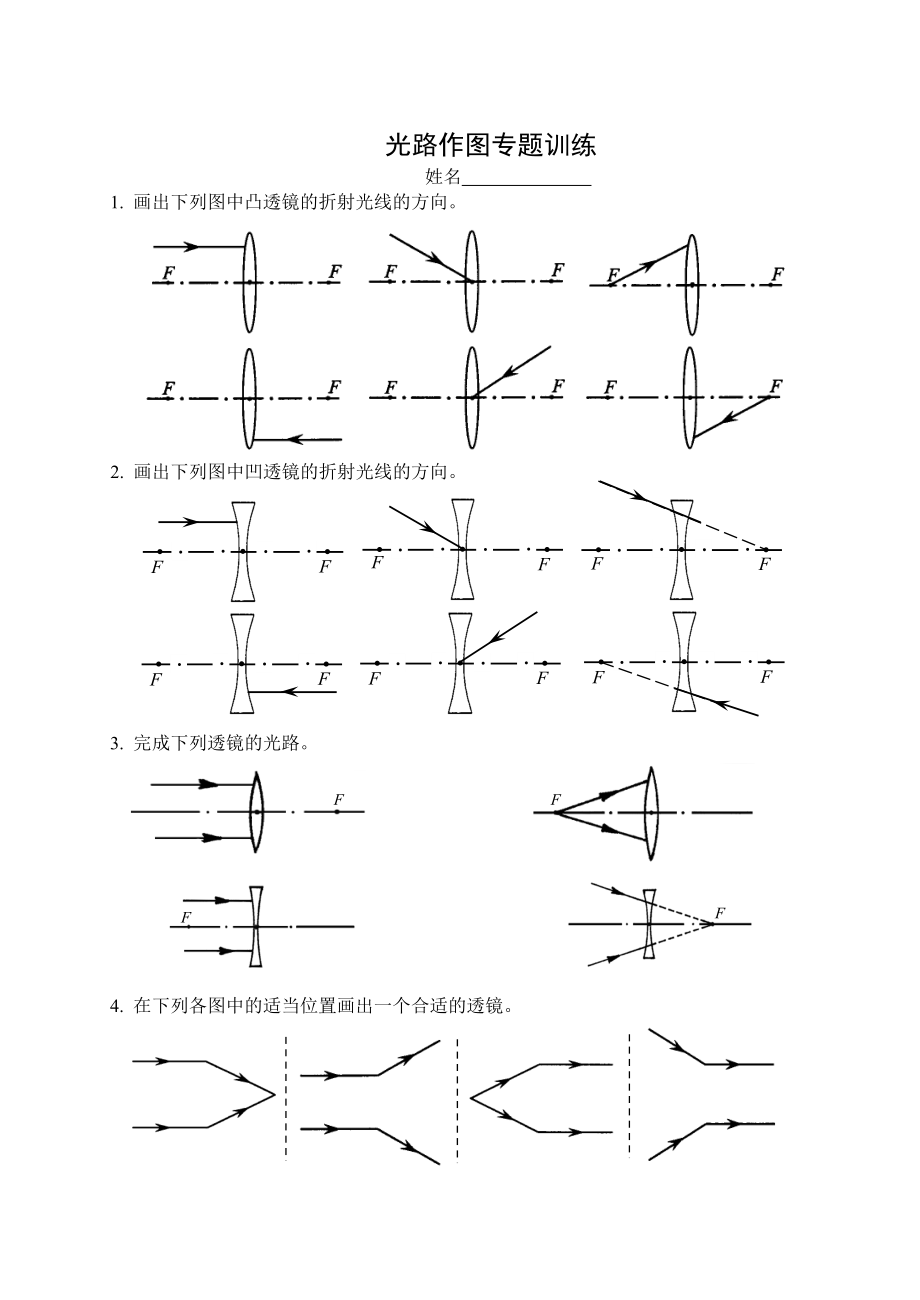

光路作图专题训练 姓名 1. 画出下列图中凸透镜的折射光线的方向FF2. 画出下列图中凹透镜的折射光线的方向FFFFFFFFFF3. 完成下列透镜的光路FFFF4. 在下列各图中的适当位置画出一个合适的透镜5. 画出下列图中凸透镜的入射光线或折射光线的方向FFFFFF6. 画出下列图中凹透镜的折射光线或入射光线的方向FFFFFF7. 在下列方框中分别画一个合适的透镜，并确定其位置8. 在下列方框中分别画一个合适的透镜，并确定其位置9.（1）如图所示，L1为入射光线，L2为出射光线请在图中添加一个合理的光学器件2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路3）一条光线与凸透镜主光轴夹角为60，斜向上入射到放在主光轴上方的平面镜上，如图所示，入射光线与镜面夹角为30请完成光路图L1L2F1F1F2F21712111013图8是非正常眼睛的示意图，请在图中适当的位置画出合适的透镜用于矫正.在图9中的虚线框内填上适当的光学仪器14如图，一束光斜射向水面上O点，产生折射和反射，其反射光线如图，请在图中作出此光线的入射光线和折射光线。

15、如下右图，一束光线垂直射入玻璃砖一个面，作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃后的大致径迹，要求在斜面标出法线171618、如下图，请画出入射光线经过凸透镜后的折射光线：19、如图，MN为凸透镜的主轴，A为蜡烛，A’ 为蜡烛在光屏上所成的像，根据凸透镜成像原理确定其位置，并将其画出来20、如图是照像机的原理图，A’B’是AB的像，请画图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示21、小明同学在实验室做凸透镜成像实验，在光屏上得到如图所示的灯丝的像，请大致画出灯丝（用箭头表示）的位置22、A是平面镜，B是镜前人眼，C是人眼睛在平面镜前看到的烛焰上的一点，（1）根据平面镜成像的特点作出像点C对应的物点D；（2）完成眼睛看到C的光路图17、19。
