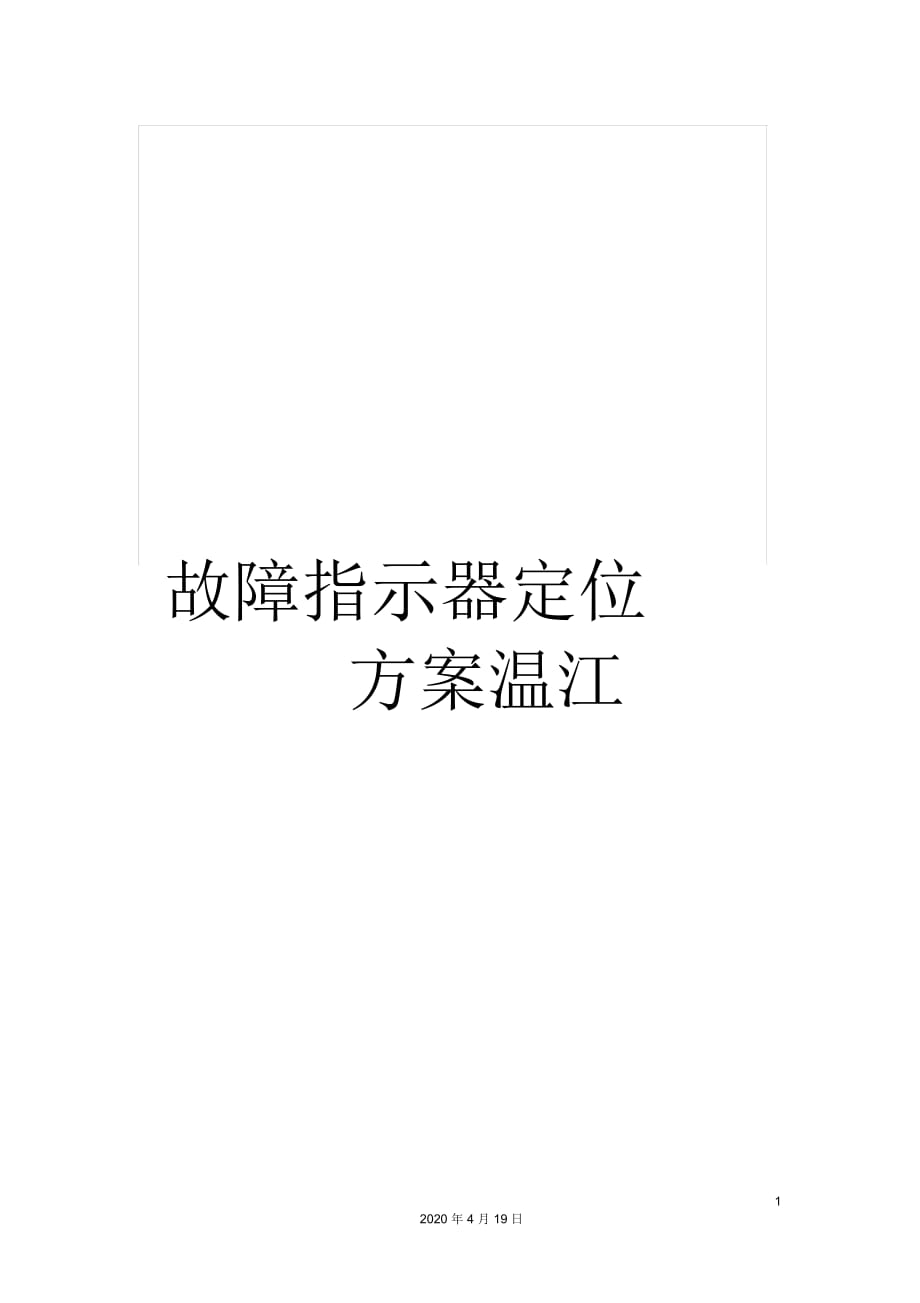

故障指示器定位方案温江

故障指示器定位方案温江12020 年 4 月 19 日文档仅供参考，不当之处，请联系改正故障定位系统技术方案北京合锐赛尔电力科技股份公司-2-922020 年 4 月 19 日文档仅供参考，不当之处，请联系改正1、 概要配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力中国 10KV 配电网系统主要以中性点非接地系统（俗称小电流系统， Y/ 结构）为主，近年以来随着电网建设速度的加快，配电网线路结构越来越庞大，越来越复杂，但由于在线路运行状态监测方面特别单相接地故障监测方面一直无法满足广大电力用户的需求，严重影响了供电质量虽然各供电公司配电线路大量采用故障指示器来解决故障寻址的问题，客观上在一定程度上提高了查找故障的效率，但当前国内外所有故障指示器均存在致命缺陷：无法可靠、准确地检测单相接地故障线路因此，故障指示器仅仅是解决了部分问题，没有解决广大供电公司迫切需要的单相接地故障检测功能。

而利用配网自动化系统能够实现故障监测及自动定位（寻址），但成本太大，难以推广北京合锐赛尔电力科技股份有限公司多年来在电力系统输配电网自动化系统、故障检测技术方面积累了大量的技术能力和丰富的现场运行经验，为客户提供从主站系统到配电终端设备、一32020 年 4 月 19 日文档仅供参考，不当之处，请联系改正次设备、通信网络设备等全方位的解决方案及装置，特别是我公司根本性地解决了单相接地故障接地选线以及故障定位问题，在国内第一次成功解决了单相接地故障的检测技术难点故障定位系统分为有源故障定位系统和无源故障定位系统，我公司系统的型号分别为： FIS 故障定位系统和 FIS3000 故障定位系统系统故障监测采用成熟的故障指示器，包括架空线路和电缆等多种类型在系统中，故障指示器分布挂装在电力传输网络上需要监测的位置（如：各分支处，各事故多发事段等）故障信息经过移动运营商提供的成熟的 GPRS 网络传送到监控中心，只要有 GPRS/GSM 信号的地方，就能实现可靠通信系统集故障监测、负荷电流监测、温湿度监测等于一体，在线路出现短路故障、接地故障、断电、送电等情况下，将采集的特征数据传送到监测中心，监测中心发信息给维护值班人员手机，使管理员不在办公室也能监控到线路的运行情况，完全做到线路情况实时监控，不受管理员上下班影响，同时在计算机上显示故障位置，具有操作界面简单、友好等特点。

42020 年 4 月 19 日文档仅供参考，不当之处，请联系改正2、 无源故障定位系统2.1 无源故障定位系统构成图 2-1 系统总体结构图无源故障定位系统包括三部分：1、 故障指示器每组 3 只（ A，B， C 三相），安装于架空或电缆传输线路上，对传输线的短路、接地故障状态进行实时检测当指示器发现线路有接地或短路故障时，把故障状态传送给对应的 IPU2、 通讯转发站每个杆塔安装 1 台，最多能够搭载 10 组（ 30 只）指示器的通信，且互不影响信息处理单元（ IPU）收集分布在52020 年 4 月 19 日文档仅供参考，不当之处，请联系改正附近的一组或几组指示器发送的的故障状态，经过 GPRS远传到主站系统（ FIS3000）3、 主站监控系统数据处理及转发系统接收线路上所有 IPU 的信息数据，得到线路上所有指示器的状态，数据处理系统（ FIS3000）监视的整个电力系统，对收到的信息进行分析处理，形成故障状态信息2.2 无源故障定位技术原理变电站123124 定位45 65图 2-2 无源故障定位系统原理图1、 短路故障检测技术原理过流原理与负荷电流自适应智能突变原理相结合来判断故障，能够有效的提高检测准确度和可靠性。

根据短路故障的特征，提供信号已经量化的、可在线62020 年 4 月 19 日。
