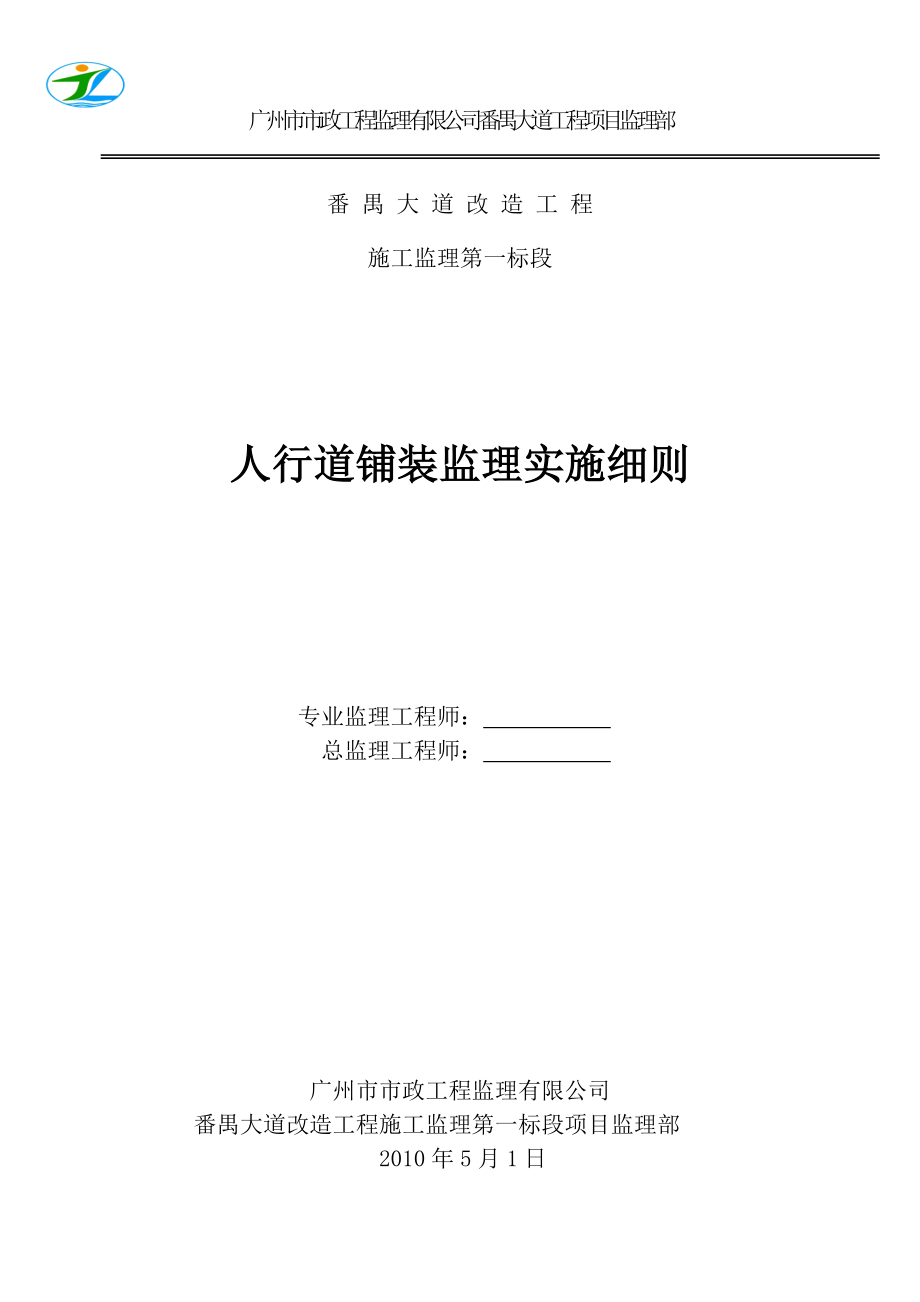

广州市市政工程监理有限公司番禺大道工程项目监理部番 禺 大 道 改 造 工 程施工监理第一标段人行道铺装监理实施细则专业监理工程师： 总监理工程师： 广州市市政工程监理有限公司番禺大道改造工程施工监理第一标段项目监理部 2010年5月1日目录一 总则 11编制说明 12工程概况 13编制依据 24监理工作目标 2二 监理工作流程............................................. 3三 材料质量控制.............................................6四 工序质量控制....................................... .....6五 设计图纸对材料和现场试验质量控制指标.................... 9六 质量检验及验收控制...................................... 9七 附录....................................................12一 总则1 编制说明 为规范统一广州市番禺区番禺大道改造工程人行道铺装监理工作，做到人行道内实外美，质量好，整体美观，明确厂家，材料报验，材料送检、检测，，更好控制工程质量，加强过程控制，提高可操作性，标准化，特制定本细则。

2 工程概况 广州市番禺区番禹大道改造工程I标（番禺大桥~龙美段），北起于番禺大桥南收费站广场出口处（起点桩号K4+900），由北向南先后上跨或下穿南大路、汉溪大道、兴业大道、金山大道、莲花大道后接迎宾路高架（终点桩号K11+260），全长5283米（未包含汉溪隧道段1077米）道路按照城市快速路标准进行主线扩宽改造、新建辅道、完善排水系统和施工期间的交通组织，现状道路中间不动，两侧加设辅道，改造后常规路段为主线双向10车道、辅道双向6车道；K4+900~K5+560段保留中央绿化带，主线双向8车道，辅道双向6车道；K9+160~K9+780段车道数单向7~9车道；主线设计车速80KM/小时，辅道设计车速40KM/小时，原路面加铺改性沥青砼，新建辅道加铺水稳碎石和改性沥青砼，红线宽度80米该工程主要包括：道路工程（包括路基、防护、新建行车道路面、辅道旧路加铺、人行道及侧平石、拆除工程）、桥涵工程（金山大道立交加宽通道桥、K10+585.917中桥、K8+200及K10+306人行天桥、K9+203盖板涵洞接长）、排水工程（箱渠、雨污水排水管线）、施工期间交通组织本工程工期紧、施工难度较大、施工条件复杂、施工干扰因素较多，道路交通维护工作较为繁重，环保、文明施工要求高。

广州市番禺区番禺大道改造工程Ⅱ标(龙美-罗家段)主线桩号里程K11+260-K15+440, 起点迎宾路高架桥段北桥头, 终点位于迎宾路高架桥段南桥头, 道路全长4180米场区中部及北部地貌属低丘陵地带，主要由剥蚀残丘和丘间洼地组成，地势起伏较大，地面标高一般为12.80-28.70m；南部地貌属冲积平原地貌，地势较平坦，地面标高一般为6.57-8.90m场区沿线主要为绿化带和果园，周边分布有工业与民用建筑，交通较为便利本合同段路线设计城市主干道，道路红线宽80m，标准横断面为主辅道形式，原有高架桥双向六车道，辅道双向八车道，原迎宾路高架桥保持现状，主要的工程量有挖土方4.29万m3，填土方12.8万m3，水泥稳定碎石基层31.0万m2，改性沥青砼面层38.8万 m2,花岗岩侧铺7695m，6cm彩色人行道砖平铺49569m2, 中桥1座，箱涵2道，雨水混凝土管道铺设12470m，污水管道采取HDPE管铺设6725m 3 编制依据 设计图纸、规范 《 中华人民共和国建材行业标准混凝土路面砖》JC∕T446-2000 《公路路面基层施工技术规范》 JTJ034-2000《公路桥涵施工技术规范》JTJ041-2000《城市道路和建筑物不障碍设计规范》JGJ50-2001 《城镇道路工程施工与质量验收规范》CJJ1-2008 广东省市政基础设施工程施工质量技术资料统一用表广州市市政基础设施工程档案编制指南4 监理工作目标将番禺大道改造工程建成质量优良产品，满足设计施工规范要求，达到本快速路经久耐用，树一流质量和监理品牌二 监理工作流程1、路缘石、人行道监理工作流程图 合格不合格检测测量放线测量监理工程师·控制位置及高程·合格签认道路半成品质量检验承包商自检，双方选择试样承包商按质量要求自检合格·按规定频率随机抽样·控制外型尺寸，平整度及缺陷填写道路半成品质量检验单承包商填写监理签认进行安砌（铺筑）监理旁站检查·控制安砌直顺度，顶面高度及相邻高差路牙，路沿验收检验双方选择位置，承包商自检·按规定频率要求随机抽检·检测压实、强度、监理旁站承包商按规范规定自合格，报资料填写质量检验单承包商填写监理工程师签认抽检监理工程师·按规定频率抽检审批返工签发竣工证书监理工程师 2 路缘石、人行道质量监理要点（1）、检测路缘石预制件的半成品规格及外观质量。

2）、检查施工放样及高程3）、检验基底的平整度、整体均匀密实度4）、检查预制件安砌的水泥砂浆规格5）、检查人行道稳定层的压实度6）、安砌完成后，及时对路缘石外型尺寸等进行检测，发现缺陷，及时通知承包商进行修整完善7）、人行道砖铺筑过程中，经常用3m直尺沿纵横和斜角方向靠量面层平面整度，用胶锤敲实后，发现不符要求，应及时返工或整修3、侧石、缘石、人行道砖安装实测项目（1）、侧石、缘石安装实测项目项目允许偏差/mm检验频率检验方法范围/m点数直顺度≤10100延米1拉20m小线取最大值相邻高差≤3201用塞尺量取最大值缝宽±3201用尺量取最大值立缘石顶面高度±10201用尺量取最大值立缘石外露尺寸±10201用尺量取最大值（2）、预制块人行道砖实测项目项目单位标准值或允许偏差检验频率检验方法范围点数压实度%路床＞90 基层＞95100m2用环刀法或灌砂法平整度mm彩板3，普通板520m1用3m直尺和塞尺量取最大值相邻块高差mm320m1用3m直尺和塞尺量取最大值横坡度%±0.320m1用水准仪测量与侧石顶面高差mm＋5，－020m1用尺量道面与井框高差mm3每座1用尺量纵横顺直mm1040m1拉20m小线量取最大值横缝顺直mm1020m1沿道宽拉小线量取最大值三 材料质量控制1 同一条道路采用同一厂家生产的侧平石，地砖和压条； 2 材料进厂前，由监理单位组织，建设单位，设计和施工单位参加，对供货 厂家考察，选择质量好的产品和厂家，一经确定，未经过批准，不得更换； 3 地砖，侧平石头等材料厂家需要派驻现场检验人员，每批产品到场后，在监理监督下现场确认，供货厂家派代表现场协助监督，防止不合格和冒牌产品进入。

4 原材料经过厂家确认后，需要通过监理见证取样，平行试验、监督抽检等手段进行试验，确保原材料质量5 具体材料厂家报验收和材料报验要求见《试验监理细则》四 工序质量控制1 工序流程基层处理—>侧、平石安装—>地砖安装—>装饰井施工—>其他设施2 基层处理人行道基层需保持足够厚度，平整、压实，监理和质监部门进行平整度、密实度检测重点路段可采用混凝土基层，水泥砂浆作调平层，以提高其承载能力和平整度3 侧、平石安装（1）侧平石与沥青路面施工顺序要求：铺砌侧平石基础—>安装侧平石—>浇筑侧石砼后座—>待后座砼达一定强度后回填侧石后土方—>实施沥青路面2）根据设计要求的标高直线段每20m放一个标准标高点，曲线段每5m放一个标准标高点3）垫层铺设要严格按照设计要求来施工，确保安装侧石的稳定4）侧石必须按设计图纸施工混凝土后座，确保坚实，保证侧、平石的稳定5）侧石安装以侧入式排水口为中心向两边安装6）侧石安装要求平顺，接缝处理要细致，并做勾缝处理7）侧石之间需构制约8mm宽的水泥缝，先把侧石缝内的杂物清理干净，并用水润湿，然后按设计要求的砂浆灌缝填实勾平，用弯面彻压成凹形，深度为5mm，填缝料着颜色最好与侧石颜色一致，达到整齐美观。

侧石勾缝施工应先在两侧石用贴纸保护，待施工完毕后撕去，以避免勾缝材料污染侧石，提高细部效果8）遇小半径道路时，需增加小半径侧石，以保持道路线形顺畅9）平石安装需保持平顺，不必设置凹缝，接缝与侧石对齐严格按道路标高安装平石，避免与道路出现不平现象10）侧平石与沥青路面施工顺序要求：铺砌侧平石基础—>安装侧平石—>倒侧石砼后座—>待后座砼达一定强度后回填侧石后土方—>实施沥青路面4 盲道铺装（1）人行道铺装必须首先对盲道进行放线，优化盲人行走路径，尽可能减少盲道绕行，并保证盲人行走的两侧保留足够安全距离2）人行盲道遇到井盖类障碍物，采取降低井盖，加设装饰井盖上面铺设盲道的办法解决，装饰井盖上盲道和人行道盲道对接直顺3）人行盲道遇到路灯杆、树木等无法迁改障碍物时，在障碍物前后0.5米处加铺双排提示盲道，采用单排提示盲道砖绕行，确保盲道通行空间范围内不存在障碍物4）人行道成弧线形路线时，盲道宜与人行道走向一致，不宜采取两条盲道直线相交不设过渡段的办法5 人行道砖铺装（1）人行道铺装必须从车行道一侧往外进行有序的铺砌，铺砌要平整美观2）在已做好人行道稳定层上面每米按照设计的斜度进行通线，要求顺直。

3）路口修边要按照每个路口的实际情况进行通线，然后根据每个路口的不同斜度进行铺砌修边4）填缝要用干净的细砂多次涂抹，要确保砖与砖之间的缝隙填满，然后打扫干净5）人行道外边线压条2种形式：如道路属于路堤结构时，人行道不受外来污染，人行道外边线应设置与人行道齐平的压条；如道路属于路堑，或人行道外侧有可能污染人行道的污染源，需在外边设置高出人行道10cm的小侧石6）人行道外边线尽量与道路红线外用地接顺对于道路外侧狭长红线外用地，可直接拓宽人行道方式满铺；若外侧红线外用地较大或不宜用人行道砖铺砌，可采用绿化遮挡6 装饰井施工（1）装饰井面的地砖铺装要与人行道地砖标高一致，并必须使用机械切割地砖，井内、外的地砖需对齐砖缝2）装饰井和人行道斜交位置，应适当加大装饰井尺寸装饰井横向和人行道垂直，纵向和人行道平行，这样可以减少不规则切割地砖，并保证装饰井及其附近地砖铺装的耐久性7 其他设施（1）树穴压条与人行道保持标高一致，压条与地砖紧贴，缝隙小于5mm2）人行道栏杆、路灯杆基础施工时，必须切割人行道砖至相应大小填充，不得较大面积采用砂浆磨平人行道面3）绿化带处理绿化带原有路面结构层必须拆除或打穿，保证绿化根系生长空间。

绿化带填土标高低于侧石顶5～10cm左右五 设计图纸对材料和现场试验质量控制指标1挤压式仿花岗岩砼预制块侧石C302人行道面砖（30×30×6cm）彩色抗压>40，抗折>C防滑等级P3，防滑性能指标PN>653人行道稳定层压实度≥95%，抗压回弹模量E>1300Mpa4人行道土基层压实度≥93%，抗压回弹模量E>30Mpa5反光标志板采用三级反光膜制作5.5%水泥稳定石屑14000.553.5≥96六 质量检验及验收控制人行道（一）人行道面层石材强度、外形尺寸及砂浆平均抗压强度等级应符合(CJJ 1-2008)规范第11.3.1条的有关规定二）人行道面层石材安装除应符合(CJJ 1-2008)规范第11.3.1条有关规定外，料石面层允许偏差应符合下表的要求料石面层允许偏差项目允许偏差检验频率检验方法范围点数高程（mm）±6施工单元①1用水准仪测量平整度（mm）≤410m×10m1用3m直尺和塞尺量最大值、坡度±0.3％且不反坡20m1用水准仪测量井框与面层高差（mm）≤3每座1十字法，用直尺和塞尺量最大值相邻块高差（mm）≤210m×10m1用钢板尺量纵、横缝直顺度（mm）≤540m×40m1用20m线和钢尺量缝宽（mm）﹢3﹣240m×40m用钢尺量注：①在每一单位工程中，以40m×40m定方格网，进行编号，作为量测检查的基本单元，不足40m×40m的部分以一个单元计。

在基本单元中再以10m×10m或20m×20m为子单元，每基本单元范围内只抽一个子单元检查；检查方法为随机取样，即基本单元在室内确定，子单元在现场确定，量取3点取最大值三）人行道预制块强度、外形尺寸及砂浆平均抗压强度等级应符合(CJJ 1-2008)规范第11.3.2条的有关规定四）地基基础承载能力满足设计要求天然土地基、处理土地基应进行平板载荷试验，单位工程抽检数量为每500m2不应少于1个点，且不得少于3点，对于复杂场地应增加抽检数量采用平板载荷试检验方法验五）预制块安装除应符合(CJJ 1-2008)规范第11.3.2条的有关规定外，预制混凝土砌块面层允许偏差尚应符合下表的规定预制混凝土砌块面层允许偏差项目允许偏差检验频率检验方法范围点数高程（mm）±10施工单元①1用水准仪测量平整度（mm）≤510m×10m1用3m直尺、塞尺量最大值坡度±0.3％且不反坡20m1用水准仪测量井框与面层高差（mm）≤4每座1十字法，用直尺和塞尺量最大值相邻块高差（mm）≤210m×10m1用钢板尺量纵、横缝直顺度mm）≤1040m×40m1用20m线和钢尺量缝宽（mm）﹢3﹣240m×40m用钢尺量注：① 同表1.1注。

六）侧石、平石应符合(CJJ 1-2008)规范第16.11条的有关规定，侧石、平石安砌允许偏差应符合下表的有关规定表4.1 侧石、平石安砌允许偏差项目允许偏差（mm）检验频率检验方法范围（m）点数直顺度≤101001用20m线和钢尺量①相邻块高差≤3201用钢板尺和塞尺量①缝宽±3201用游标卡尺或钢尺量①凹缝深度±3201用游标卡尺或钢尺量①顶面高程±10201用水准仪测量注：1、①示随机抽样，量3点取最大值；2、曲线段侧石、平石安装的圆顺度允许偏差应结合工程具体制定七 附录 1、表11.1.1-1石材物理性能和外观质量...........第14页 2、表11.1.1-2 料石加工尺寸允许偏差.............第15页 3、表11.3.1 料石面层允许偏差.................第16页 4、表11.3.2 预制混凝土砌.....................第17页 5、表13.2.1 人行道料石与预制砌块铺砌人行道面层…第18页 6、表13.4.2 预制砌块铺砌允许偏差.............第19页 7、表13.4.3 沥青混合料铺筑人行道面层允许偏差..第19页 8、表16.1.4-2预制砼路面路缘石加2尺寸允许偏差..第20页 9、表16.1.4-3预制砼路缘石外观质量允许偏差.....第21页 10、表16.11.1 立缘石、平缘石安砌允许偏差.......第22页13。
