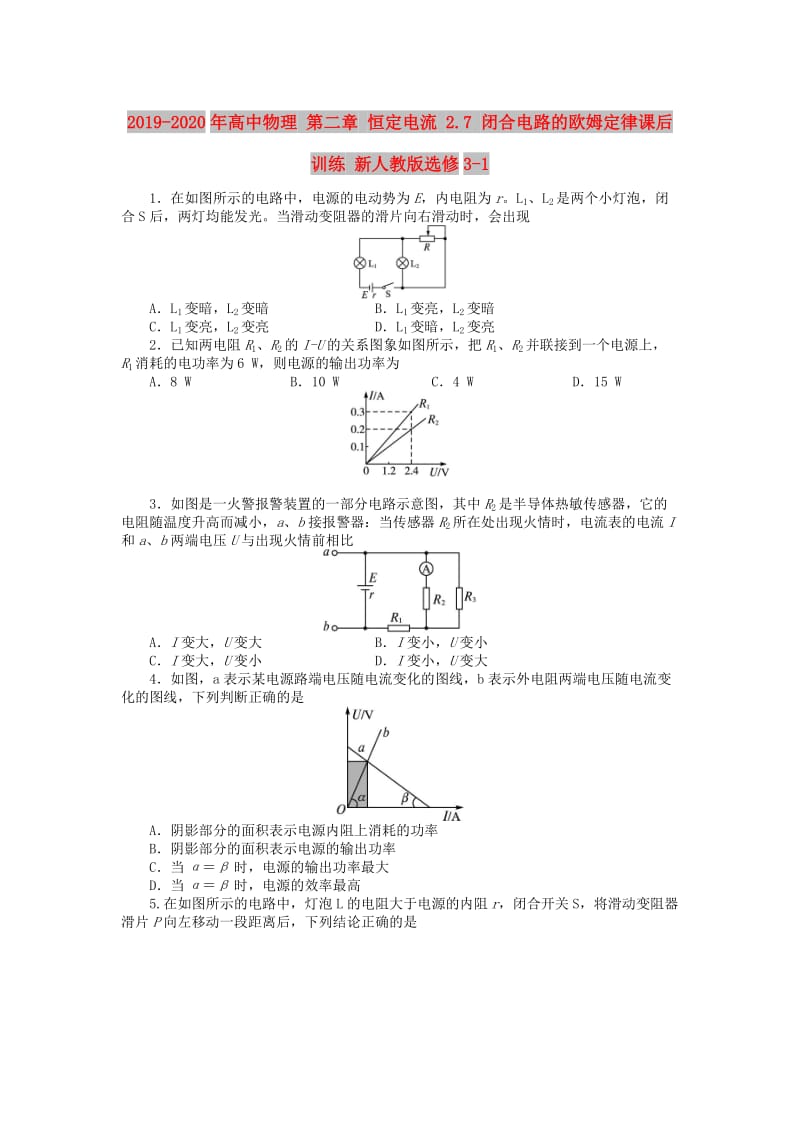

2019-2020年高中物理 第二章 恒定电流 2.7 闭合电路的欧姆定律课后训练 新人教版选修3-11．在如图所示的电路中，电源的电动势为E，内电阻为rL1、L2是两个小灯泡，闭合S后，两灯均能发光当滑动变阻器的滑片向右滑动时，会出现A．L1变暗，L2变暗　　　　 B．L1变亮，L2变暗C．L1变亮，L2变亮 D．L1变暗，L2变亮2．已知两电阻R1、R2的I-U的关系图象如图所示，把R1、R2并联接到一个电源上，R1消耗的电功率为6 W，则电源的输出功率为A．8 W　　　 B．10 W　　　 C．4 W　　　 D．15 W 3．如图是一火警报警装置的一部分电路示意图，其中R2是半导体热敏传感器，它的电阻随温度升高而减小，a、b接报警器：当传感器R2所在处出现火情时，电流表的电流I和a、b两端电压U与出现火情前相比A．I变大，U变大 B．I变小，U变小C．I变大，U变小 D．I变小，U变大4．如图，a表示某电源路端电压随电流变化的图线，b表示外电阻两端电压随电流变化的图线，下列判断正确的是A．阴影部分的面积表示电源内阻上消耗的功率B．阴影部分的面积表示电源的输出功率C．当α＝β时，电源的输出功率最大D．当α＝β时，电源的效率最高5.在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合开关S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是A．灯泡L变亮 B．电源的输出功率变小C．电容器C上电荷量减少 D．电流表读数变小，电压表读数变大6．在如图所示的电路中，电源的内阻不能忽略。

已知定值电阻R1＝10 Ω，R2＝8 Ω当单刀双掷开关S置于位置1时，电压表读数为2 V；则当S置于位置2时，电压表读数的可能值为A．2.2 V B．1.9 V C．1.6 V D．1.3 V7．将一盏“6 V 12 W”的小灯泡，一台线圈电阻是2 Ω的电动机及电动势为30 V、内阻1 Ω的电源组成串联闭合电路，小灯泡刚好正常发光，则电动机输出的功率是A．36 W B．44 W C．50 W D．63 W8．如图所示，发电机的内阻r＝0.1 Ω，负载电阻R＝22 Ω，电路中电流为I＝10 A，每根连接导线的电阻RL＝0.1 Ω，则发动机的电动势E＝______V，电源的输出功率P输出＝______W发电机的功率P＝______W9．如图所示，图线a是某一蓄电池组的U-I曲线，图线b是一只某种型号的定值电阻的U-I曲线若已知该蓄电池组的内阻为2.0 Ω，则这只定值电阻的阻值为______Ω现有4只这种规格的定值电阻，可任意选取其中的若干只进行组合，作为该蓄电池组的外电路，则所组成的这些外电路中，输出功率最大值是______W10．如图所示，电源电动势为10 V，内电阻为0.5 Ω，R1＝5.5 Ω，R2＝4 Ω，平行板电容器的电容C＝50 μF，当S闭合时，一带电油滴恰好静止在水平放置的平行板电容器两板之间。

求S断开时：(1)电容器两板电压改变了多少？(2)电容器极板的电荷量改变了多少？(3)油滴的加速度为多大？方向如何？参考答案1. 答案：D　滑动变阻器的滑片向右滑动，R外增大，变小，L1变暗，U2增大，L2变亮D选项正确2. 答案：B　由可知，所以＝4 W电源输出功率P＝P1＋P2＝10 W，B选项正确3. 答案：C　当出现火情时R2减小，导致整个电路中干路电流增加，内电压增加，由U＝E－U内减小，UR1增加，则R2、R3并联电压减小，通过R3的电流减小，R2的电流增加，故电流表示数I增大，C选项正确4. 答案：BC　阴影部分表示P＝UI，代表外电阻消耗的功率或电源的输出功率，A错误，B正确；当α＝β时说明外电阻的阻值R与电源内阻r相等，此时电源的输出功率最大，C正确；效率为η＝＝50%，D错误5. 答案：BD　将滑动变阻器滑片P向左移动一段距离后，R的阻值变大，电路中电流变小，灯泡变暗，A选项错误；路端电压变大，电阻R两端电压变大，电容器C两端电压变大，电容器C上电荷量增加，C选项错误，D选项正确；当外电路电阻等于电源的内阻时电源的输出功率最大，灯泡L的电阻大于电源的内阻r，则外电路电阻比r大得越多，输出功率越小，B选项正确。

6. 答案：B　S接1时，S接2时，有U＝2－，所以1.6 V＜U＜2 V7. 答案：A　小灯泡正常发光，由P＝IU知，＝2 AU内＝Ir＝2 V，电动机两端的电压U′＝E－U灯－U内＝22 V，电动机输出功率P出＝IU′－I2R＝36 W，A选项正确8. 解析：电源的电动势E＝I(r＋2RL＋R)＝223 V，电源的输出功率：P出＝I2R＝2 200 W，发电机的功率P＝EI＝2 230 W答案：223　2 200　2 2309. 解析：由图象可知蓄电池的电动势为20 V，由斜率关系知外电阻值为6 Ω，用3只这种电阻并联作为外电阻，外电阻等于2 Ω，此时输出功率最大为50 W答案：6　5010. 解析：(1)S闭合时，R1和R2串联，电容和R2并联，＝4 V，S断开时，UC′＝E＝10 V|ΔU|＝UC′－UC＝(10－4) V＝6 V电容器两板电压增加了6 V2)ΔQ＝CΔU＝5010－66 C＝310－4 C电容器极板的电荷量增加了310－4 C3)S闭合时，UC＝4 V，F＝mgS断开时，UC′＝10 V＝2.5UC，F′＝2.5mg方向竖直向上，如下图所示答案：(1)6 V　(2)310－4 C(3)15 m/s2　方向竖直向上。
