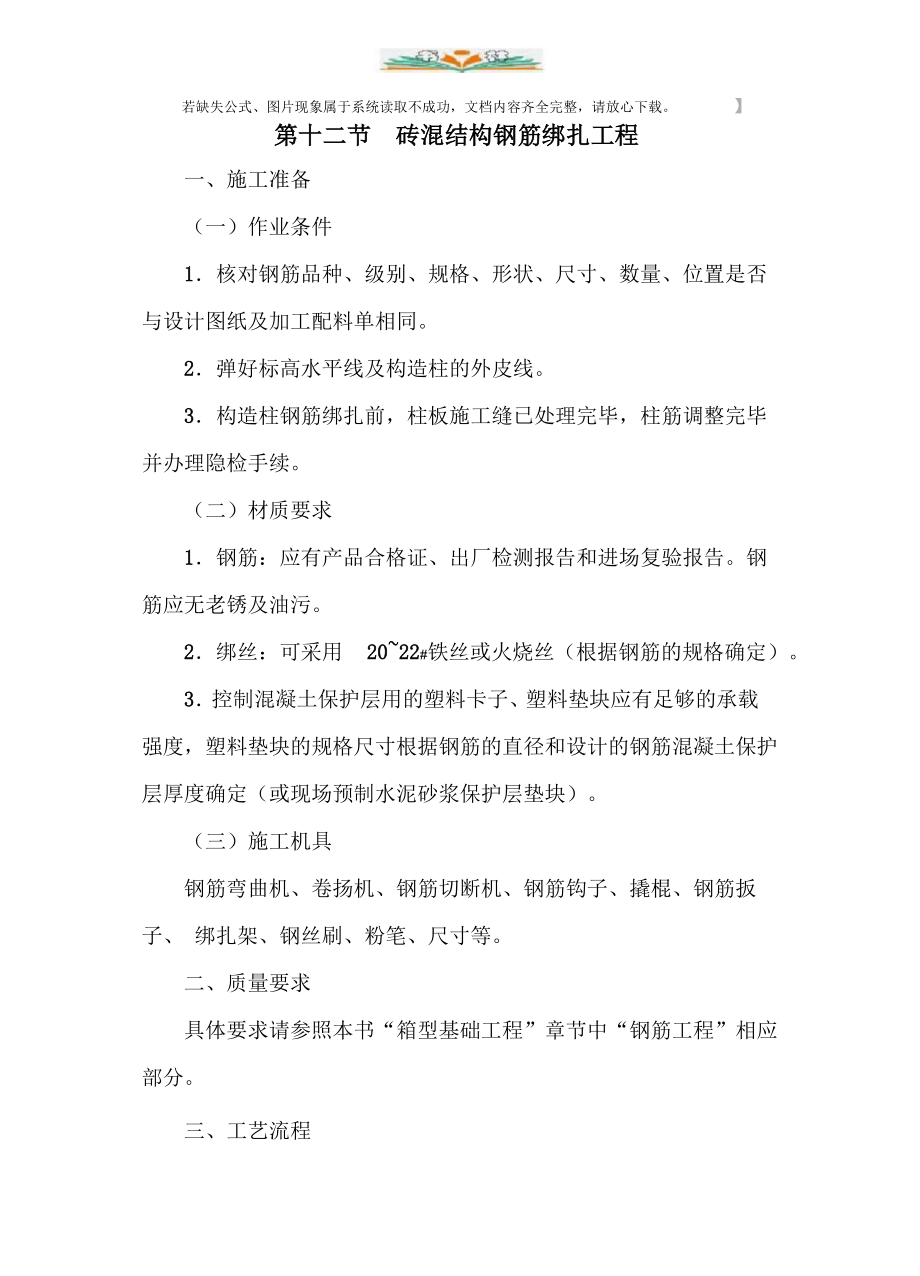

若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载第十二节砖混结构钢筋绑扎工程一、施工准备（一）作业条件1．核对钢筋品种、级别、规格、形状、尺寸、数量、位置是否 与设计图纸及加工配料单相同2．弹好标高水平线及构造柱的外皮线3．构造柱钢筋绑扎前，柱板施工缝已处理完毕，柱筋调整完毕并办理隐检手续二）材质要求1．钢筋：应有产品合格证、出厂检测报告和进场复验报告钢筋应无老锈及油污2．绑丝：可采用 20~22#铁丝或火烧丝（根据钢筋的规格确定）3．控制混凝土保护层用的塑料卡子、塑料垫块应有足够的承载 强度，塑料垫块的规格尺寸根据钢筋的直径和设计的钢筋混凝土保护 层厚度确定（或现场预制水泥砂浆保护层垫块）三）施工机具钢筋弯曲机、卷扬机、钢筋切断机、钢筋钩子、撬棍、钢筋扳子、 绑扎架、钢丝刷、粉笔、尺寸等二、质量要求具体要求请参照本书“箱型基础工程”章节中“钢筋工程”相应 部分三、工艺流程（一）构造柱钢筋绑扎加工构造柱钢筋一施工缝混凝土表面凿毛、修整底层伸出的构造 柱搭接筋f安装构造柱钢筋骨架f绑扎搭接部位钢筋（二） 圈梁钢筋绑扎画钢筋位置线f放箍筋f穿圈梁受力筋f绑扎箍筋（三） 剪力墙钢筋绑扎修理伸出筋f绑扎（焊接）节点竖向钢筋f绑扎墙体箍筋f网片 定位f修整四、操作工艺（一）构造柱钢筋绑扎1．制作构造柱钢筋骨架（1） 先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上面出 箍筋间距。

2） 根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出 搭接部位的长度为防止骨架变形，宜采用反十字扣或缠扣绑扎箍 筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开 放置为防止骨架在运输中变形，构造柱对角钢筋之间用弯起筋绑扎 固定3） 穿另外二根受力钢筋，并与箍筋绑扎牢固箍筋端头弯钩 角度为 135°，其弯钩的弯曲直径应大于受力钢筋的直径，且不小于 箍筋直径的2.5倍；箍筋平直段长度不应小于箍筋直径的10倍4） 在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋；无设计要求时加密范围一般在圈梁向上、向下 500mm 范围，箍筋间距为100mm （柱脚加密区箍筋待柱骨架立起搭接后再绑 扎）2．修整底层伸出的构造柱搭接筋根据已放好的构造柱位置线，检查搭接筋位置及搭接长度是否符 合设计和抗震规范的要求底层构造柱竖筋与基础圈梁锚固要求：有 设计要求时，应按设计要求进行施工；无设计要求时，无基础圈梁时， 埋设在势层或基础混凝土座内，如 2-7 所示；当墙体附有管沟时，构造柱埋设深度应大于沟深（2-8）3．安装构造柱钢筋骨架先在搭接处的钢筋套上箍筋，注意箍筋应交错布置然后再将预 制构造柱钢筋骨架立起来，对正伸出的搭接筋，对好标高线，在竖筋 搭接部位各绑 3 个扣，两端中间各一扣。

骨架调整后可以顺序从根部 加密区箍筋开始往上绑扎4．绑扎搭接部位钢筋1） 构造柱钢筋必须与各层纵横墙的的圈梁钢筋绑扎连接，形成 一个封闭框架2） 在砌砖墙大马牙槎时，沿墙高每50cm埋设两根①6.5水平拉 结筋，与构造柱钢筋绑扎连接3） 砌完砖墙后，应对构造柱钢筋进行修整，以保证钢筋位置及 间距准确二）圈梁钢筋的绑扎1．一般采用预制圈梁钢筋骨架，然后按编号吊装就位进行组装 后支模板也可现场绑扎，后支模板一般采用硬架支模方法如在 模内绑扎时，按设计图纸要求间距，在模板侧帮画箍筋位置线放箍 筋后穿受力钢筋箍筋搭接处应沿受力钢筋互相错开2．圈梁与构造柱钢筋交叉处，圈梁钢筋放在构造柱受力钢筋内 侧圈梁钢筋在构造柱部位搭接时，其搭接倍数或锚入柱内长度要符 合设计要求3．圈梁钢筋的搭接长度要符合设计《混凝土结构工程施工质量验收规范》（GB50204）附录B中对纵向受力钢筋搭接长度的有关要 求如表 2-12：4．圈梁钢筋应互相交圈，在内墙交接处、墙大角转角处的锚固 长度，均要符合设计要求5．楼梯间、附墙烟囱、垃圾道及洞口等部位的圈梁钢筋被切断 时，应搭接补强，构造方法应符合设计要求，标高不同的高低圈梁钢 筋，应按设计要求搭接或连接。

1）圈梁钢筋绑扎后，应加钢筋保护层垫块，以控制受力钢筋 的保护层 2）钢筋下料应严格按照《建筑物抗震构造详图》（砖墙楼房） 97G329-3~6 图集要求设置；拐角处及丁字墙处附加筋应严格按要求 设置三）剪力墙钢筋绑扎1．根据墙体弹线，调整下层墙体伸出的墙筋，使其位置正确2．先立 2~4 根竖筋，并画好横筋分档标志，然后于下部及齐胸 处绑两根横筋固定好位置，并在横筋上画子分档标志，然后绑其余竖 筋，最后绑其余横筋3．双排钢筋之间绑的拉筋，呈梅花型布置，为保证两排钢筋间 相对距离，采用绑扎定位用的梯形支撑筋，间距 1000mm4．剪力墙钢筋搭接：水平钢筋和竖向钢筋的搭接要相互错开， 绑扎方法及长度应符合设计要求5．剪力墙洞口周围要绑扎补强钢筋，具体做法根据设计要求6．与砖墙连接：应将内砖墙拉结筋与剪力墙妥善善连结，绑扎 牢固，具体做法同构造柱7．修整：在合模之后，对伸出的墙体钢筋进行修整，并绑一根 临时水平横筋固定伸出筋的间距，墙体浇筑混凝土时派专人看护钢 筋，浇筑后立即对伸出筋进行调整五、成品保护1．构造柱、圈梁钢筋如采用预制骨架时，应在指定地点垫平， 码放整齐2．往楼层上吊运钢筋存放时，应清理好存放地点，以免变形。

3．不得踩踏已绑好的钢筋，绑圈梁钢筋时不得将梁底砖碰松动六、应注意的质量问题1．钢筋变形；钢筋骨架绑扎时应注意绑扣方法，柱筋采用缠扣 法，梁筋采用套扣法2．箍筋间距不符合要求：多为放置砖墙拉结筋时碰动所致应在砌完后合模前修整一次3．楼板端头钢筋连接不当应在楼板吊装前将板端外露预应力筋 弯成 45°，吊装就位后加通长钢筋绑扎同时要注意在安装楼板过程 中，不得将板端外露预应力筋折断4.台处钢筋压扁：阳台下的圈梁为'L”形箍筋，吊装阳台时必 须注意保护，如碰坏，应将阳台吊起，修整钢筋后，重新使阳台就位5．构造柱伸出钢筋位移：在将构造柱伸出筋与圈梁钢筋绑牢的同时， 还要在伸出筋处绑一根定位箍筋，浇筑混凝土后，应立即修整第一 部分 专项施工技术方案编制内容专项施工技术方案是指在施工总体组织设计编制的基础上，针对技术复杂的、危险性较 大的分部分项工程需单独编制的技术文件是对施工组织设计相关内容的深化、细化、补充 和完善，必须具有很强的操作性，一般应包括以下内容：一、 编制说明（必要时写）含编制范围、原则、依据等内容二、 工程概况2.1 工程简介2.2 自然条件（地形地貌、地质、水文、气象等）2.3 主要工程数量2.4 工程的主要特点及难点三、 项目管理目标、指标（必要时写）3.1 质量目标3.2 工期管理目标（进度目标）3.3 安全生产、文明施工、环境保护目标四、 施工总体部署4.1 施工组织机构4.2 临建设施（栈桥、施工便道，施工用水用电，搅拌站、预制场、钢筋加工场，塔吊 与电梯布置，墩位龙门吊布置等）五、主要临时结构设计（相关附件可附在最后）5.1 设计概述（设计思路、设计概况等）5.2 主要临时结构设计六、主要施工方法和施工工艺（含关键技术参数和技术措施）施工概述、施工测量、工艺流程、临时工程施工、工程主体施工方法等。

七、施工进度计划7.1 施工进度计划安排（简单的文字说明，如：分项工程的施工工效，主要节点工期）7.2 施工进度计划网络图（横道图或网络图）八、资源配置计划列出设备使用起始和结束时间，主要周转物资需求时间8.1 劳动力配置管理及劳务人员（分工种）配置计划8.2 施工机械及设备配置机械及设备的名称、规格、功率及容量、数量、进场时间等8.3 材料供应材料的计划供应表九、进度、质量、安全环保保证措施 工程质量管理措施（含质量通病防治措施等）、安全生产保证措施（含应急救援等） 十、特殊季节施工保证措施（冬雨季和热期施工需要时写） 突出：大体积混凝土、主塔高标号泵送混凝土等的特殊季节施工措施 十一、预案措施设计方案和施工方案的预案措施（前述第四章主要为原案） 十二、提请专家决策的问题（如有）十三、附图、附表施工平面布置图；临时工程设计图与计算书等第二部分 安全专项施工方案编制内容项目部应在危险性较大的分部分项工程施工前，由项目总工程师组织工程、安监及质检 等部门的专业技术人员编制专项方案安全专项施工方案是指在项目施工组织（总）设计的 基础上，针对危险性较大的分部分项工程需单独编制的安全技术措施文件。

一般应包括以下 内容：一、编制说明1.1 编制依据相关法律法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等1.2 编制目的1.3 适用范围二、工程概况主要包括危险性较大的分部分项工程概况、气象水文地质条件、施工平面布置、施工准 备情况（含技术保证条件）等三、主要施工工艺简要叙述针对该危险性较大分部分项工程的主要施工方案、技术参数、工艺流程、施工 方法、施工要求、计算结果等四、施工计划施工进度计划、材料及设备计划、专职安全管理人员及特种作业人员计划等五、危险源辨识与分析结合工程特点进行危险源辨识、分析、评估，确定危险源等级，危险因素评估等，分析 潜在的事故类型及危害，制定针对性的监控对策六、施工安全技术保障措施结合危险源分析，制定安全技术措施、防护设施、现场管理要点等七、安全管理措施明确组织保障、制度保障、监测监控、安全检查验收的内容、方法、程序等八、应急预案明确应急救援机构，结合潜在的事故类型、等级制定应急救援措施，配备救援设施等九、附录有关的安全验算书（含设计单位的书面确认结果）及相关图纸，其他需要说明的内容等第三部分 专项施工方案编制格式要求一、页面设置1、页边距：上2.54、下 2.54；左 3.17、右 3.17；装订线 0，装订线位置：在左。

2、页眉和页脚（1） 页面设置f版式f距边界：页眉1.5cm；页脚1.75cm2） 格式和样式f页眉f修改f格式f选项f边框和底纹选项f距上、下各1磅；距 左、右各4 磅3）在页眉处标上：中交二航局XXXX项目经理部 某某专项施工技术方案安全专项施工方案细贝U）字体：新宋体，字号：五号，斜体，下面有一横线在页脚标上：第X页共Y页字体：黑体，字号：五号加粗，位置居中二、 每级标题的设置步骤（1） 格式（如： Arial 黑体，小三，中文）；（2） 字体和字形设置：a、字体（如:中文字体：Arial，西文字体：Times New Roman）； b、字形（如：加粗，字号：小三）；（ 3）段落：对齐方式、大纲级别、左右缩进、特殊格式（无、首行缩进、悬挂缩进）、 间距：段前与段后各X行、行距：单倍行距、多倍行距三、 标题从大到小顺序的设置要求字体均为：中文宋体，西文 Times New Noman（1）第一章XXX （1级标题）：大纲级别1级，四号加粗、居中，具体为：字体；四号，加粗； 对齐方式：居中； 缩进：首行无缩进； 间距：段前：1 行；段后 1 行； 行距：单倍行距； （2）1.1XXX（2 级标题）：大纲级别 2 级，小四加粗，左对齐，具体为： 字体；小四，加粗；对齐方式：左对齐；缩进：首行无缩进； 间距：段前：1 行；段后 1 行； 行距：单倍行距；（3）1.1.1XXX（3 级标题）；大纲级别 3 级，小四加粗，左对齐，具体为 字体；小四，加粗；对齐方式：左对齐；缩进：首行无缩进； 间距：段前：1 行；段后 1 行； 行距：单倍行距；（4）1.1.1.1XXX（4 级标题）；大纲级别 4 级，小四加粗，左对齐 （5）1.1.1.1.1XXX（5 级标题）；大纲级别 5 级，小四，左对齐4 级、 5 级标题具体要求为： 字体；小四；对齐方式：左对齐； 缩进：首行缩进 2 字符； 间距：段前：1 行；段后 1 行； 行距：单倍行距；（6）（1）XXX （6 级标题）字体；小四； 对齐方式：左对齐； 缩进：首行缩进 2 字符； 间距：段前：1 行；段后 1 行； 行距：单倍行距；7） a. XXX（ 7 级标题）字体；小四； 对齐方式：左对齐； 缩进：首行缩进 2 字符； 间距：段前：1 行；段后 1 行； 行距：单倍行距；四、正文要求为：1）正文：中文宋体，西文 Times New Noman，字体：小四， 对齐方式：两端对齐缩进：首行缩进2 字符， 行距：1.5倍行距。

2)正文中插入的表格，表名在表格上方，五号加粗，如：表 2-3 xxxx 表(3) 正文中插入的图片和CAD图，图名在图下方，五号加粗，如：图2-3 xxxx图(4) 表格内文字：中文宋体，西文Times New Noman，五号，单倍行距，中部居中五、 关于施工图纸的图框要求有专门的A3、A4图幅设计模板，请参照执行六、 封面封底上下字体为三号黑体，中间“施工组织设计(实施细则)”等字样为初号黑体，封面封底采用彩色花纹封面纸七、 网络计划图采用西西计划软件八、 格式方面的其它要求(1) 方案和图纸封面的“编制”、“复核”、“审核”应有个人签字、标明岗位名称，并加 盖单位公章2) 计算书、图纸应有“编制(计算)”、“复核”、“审核”的个人签字3) 使用规范的名词术语、通用的技术词汇、法定计量单位4) 图纸原则上采用CAD制图，按照通用制图标准进行绘制，图纸规格一般采用2#或 3#5) 文字、表格原则上采用Microsoft Office软件进行编制6) 向上级单位报批时，原则上应同时报送纸质材料、电子文档(包括软件计算的过程记录)。
