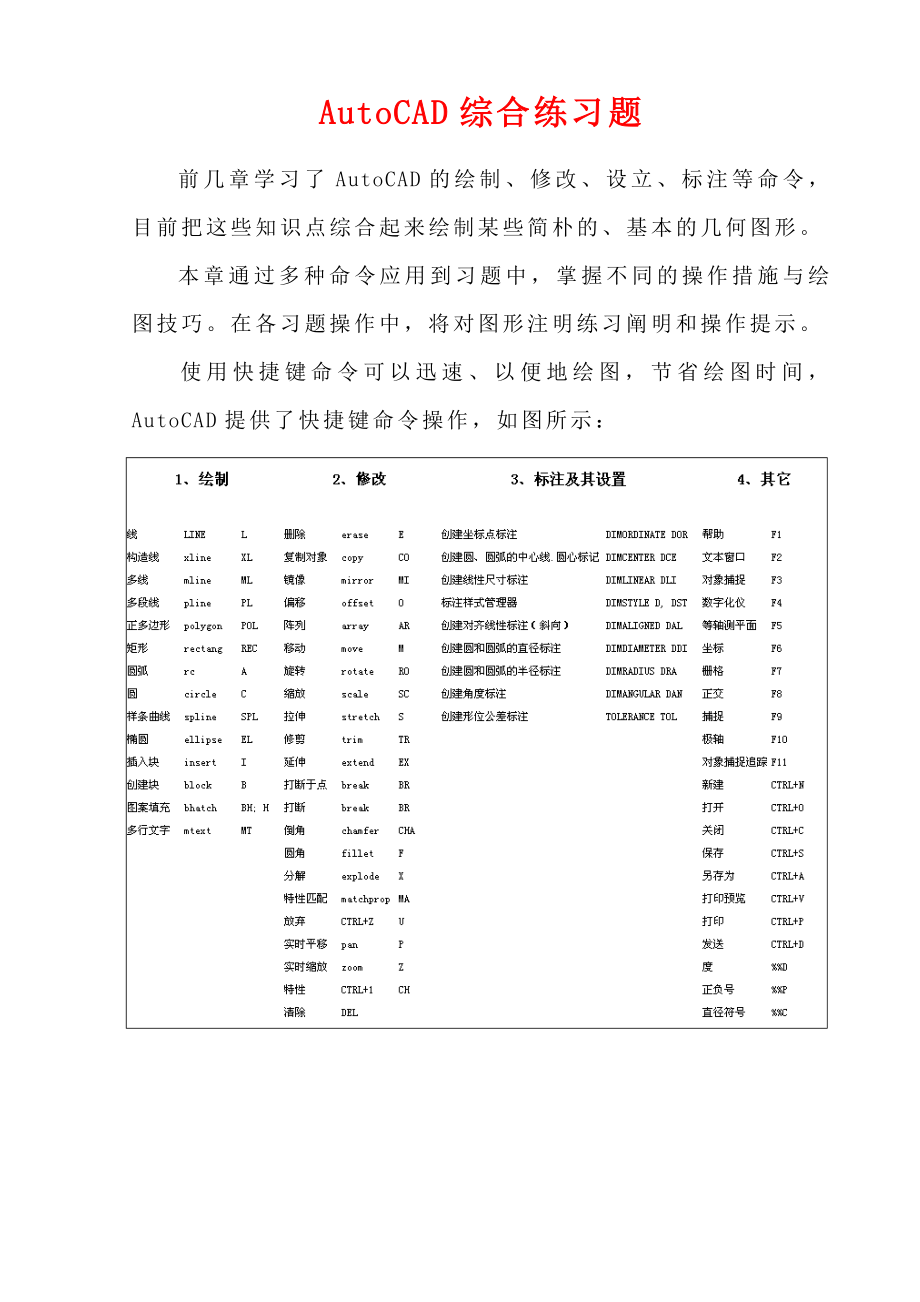

CAD综合练习题

◆操作提示：⑴使用“直线”命令，根据尺寸绘制线段（如图所示）⑵使用“圆弧”命令，捕获起点A，，捕获端点B（输入e），绘制一种圆弧，半径为-40（半径为负表达圆弧是优弧）（如图所示）命令: _arc 指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: e指定圆弧的端点:指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: r指定圆弧的半径: -40⑶添加尺寸标注（如图所示）10.12 习题12：使用环形阵列命令画齿轮◆练习阐明：1、此图是一种环形阵列图形；2、6个部分呈均匀的环形摆放，可拾取圆心做阵列◆操作提示：⑴先画一种直径为60的圆，再通过圆心画一条35（70÷2=35）的直线（如图所示）⑵使用“偏移”命令，偏移两边的直线，距离为6.5（13÷2=6.5）（如图所示）⑶使用“修剪”命令，修剪线条（如图所示）⑷使用“环形阵列”命令，阵列出6个环形图形（如图所示）⑸使用“修剪”命令，修剪多余线段，并添加尺寸标注（如图所示）10.13 习题13：使用旋转复制命令绘图◆练习阐明：1、此图是一种练习旋转命令的图形；2、在复制的同步旋转，注意角度正负值的辨别。

◆操作提示：⑴先画一条80的直线，然后点击直线，使其处在蓝色被编辑状态，选择A点，作为旋转复制的基点（如图所示）⑵持续回车2次，切换到“旋转”模式，输入“C”，回车，旋转角度为-39（角度为负表达顺时针旋转）（如图所示）指定移动点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:** 旋转 **指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: c** 旋转 (多重) **指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: -39⑶从B点画一条直线下来，作为旋转复制的直线（如图所示）⑷操作措施与⑵相似，以B点为基点旋转复制出另一条直线，旋转角度为-36（如图所示）⑸使用“延伸”命令，延伸直线，然后修剪、删除多余线段（如图所示）⑹添加尺寸标注命令完毕绘图（如图所示）10.14 习题14：使用多边形内、外接圆的命令绘图◆练习阐明：1、此图是由3个多边形和两个圆构成的图形；2、使用多边形绘制，采用绘制后再缩放图形的措施◆操作提示：⑴使用“多边形”命令绘制一种内接于圆的三角形，半径自定义（如图所示）⑵使用三点画圆，连接A、B、C三点（如图所示）命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 3p⑶，捕获圆心，使用外切于圆绘制四边形（如图所示）⑷再次使用“圆”命令，捕获四边形的四个角点绘制大圆（如图所示）⑸继续使用“多边形”命令，捕获圆心，绘制一种外切于圆的5边形（如图所示）⑹使用“缩放”命令，缩放尺寸，缩放新长度为75（如图所示）命令: _scale选择对象: 指定对角点: 找到 5 个选择对象:指定基点:指定比例因子或 [参照(R)]: r指定参照长度 <1>: 指定第二点:指定新长度: 75⑺添加尺寸标注，完毕绘制（如图所示）10.15 习题15：绘制圆弧图形◆练习阐明：1、此图是练习绘制圆弧的图形；2、下面两段圆弧可使用“起点、圆心、角度”和“优弧”措施绘制。

◆操作提示：⑴使用“圆弧”命令绘制一种圆弧（如图所示）命令: _arc 指定圆弧的起点或 [圆心(C)]: c指定圆弧的圆心:指定圆弧的起点: @-60,0指定圆弧的端点或 [角度(A)/弦长(L)]: a指定涉及角: -40⑵使用“偏移”命令偏移圆弧，偏移距离为30，然后连接直线（如图所示）⑶使用“圆弧”命令，拾取起点A，端点B，绘制半径为-35的优弧（如图所示）命令: _arc 指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: e指定圆弧的端点:指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: r指定圆弧的半径: -35⑷添加尺寸标注，完毕绘制（如图所示）10.16 习题16：使用对齐命令绘制图形◆练习阐明：1、此图下面部分采用定数等分绘制；2、上面的75°可以使用对齐命令绘制（对齐命令为ALIGN）◆操作提示：⑴画一条80的直线，然后使用“定数等分”命令，将直线3等分（如图所示）⑵再次使用“直线”命令画2条30的直线，然后连接AC、BC（如图所示）⑶画一条任意长度的直线，激活夹点A，回车2次，使用“复制旋转”命令，复制一条75°的直线（如图所示）** 旋转 **指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: c** 旋转 (多重) **指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: 75⑷使用对齐命令，在命令行输入：“al”，捕获目的点到A点和B点（如图所示）命令: alALIGN指定第一种源点:指定第一种目的点:指定第二个源点:指定第二个目的点:指定第三个源点或 <继续>:与否基于对齐点缩放对象？[是(Y)/否(N)] <否>: y⑸添加尺寸标注，完毕绘制（如图所示）10.17 习题17：使用旋转命令绘制图形◆练习阐明：1、此图是练习旋转命令的练习题；2、图上斜线都是使用旋转命令绘制的。

◆操作提示：⑴先画一条横80竖20的直线，然后再画一条任意长度的直线，最佳画长一点（如图所示）⑵使用“旋转”命令，指定基点A，旋转直线15°，然后绘制直线捕获追踪到交点B（如图所示）⑶激活夹点B，回车2次，使用“复制旋转”命令，复制一条-30°的直线（如图所示）** 旋转 **指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: c** 旋转 (多重) **指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: -30⑷捕获中点绘制辅助线，再使用“偏移”命令，偏移4条直线，偏移距离为15和10（如图所示）⑸使用同样的措施，复制旋转一条30°的直线（如图所示）⑹使用“剪切”命令，剪切多余线段（如图所示）⑺添加尺寸标注，完毕绘制（如图所示）10.18 习题18：使用多段线命令绘制图形◆练习阐明：1、此图是练习多段线命令的练习题；2、需要用到定数等分命令◆操作提示：⑴先画一条80的直线，然后在这条直线上4等分（如图所示）⑵使用“多段线”命令，指定基点A，捕获交点，绘制出圆弧（如图所示）命令: _pline指定起点:指定下一种点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: d⑶使用“两点”画圆命令，绘制里面的圆（如图所示）⑷删除辅助线，添加尺寸标注，完毕绘制（如图所示）10.19 习题19：使用极轴追踪绘制图形◆练习阐明：1、此图是练习镜像命令的练习题；2、需要用到极轴追踪命令。

◆操作提示：⑴先画一种80×80的矩形（@80,80），然后画一条对角线，再使用“偏移”命令偏移对角线，偏移距离为10（如图所示）⑵使用“修剪”命令，修剪线段；然后再使用“镜像”命令，镜像出另一半（如图所示）⑶使用“矩形”命令，启用“极轴追踪”（F10），捕获交点，用极轴追踪矩形的角点（如图所示）⑷删除辅助线，添加尺寸标注，完毕绘制（如图所示）10.20 习题20：使用多反复制、极轴追踪绘制图形◆练习阐明：1、此图可先绘制里面的圆，再画外面的三角形；2、绘制圆可使用多反复制来完毕，最后用参照缩放为题目规定尺寸◆操作提示：⑴先对“极轴追踪”进行设立，鼠标右击状态栏上的“极轴”，点击“设立”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为60°（改成60°的意思是：但凡60°的倍数都能追踪得到）（如图所示）⑶绘制任意大小的圆，最佳是整数，以便复制（如图所示）⑷使用“复制”命令，键入M多反复制，追踪A点作为基点，依次追踪水平方向的交点，复制出3个水平圆（如图所示）命令: _copy选择对象: 找到 1 个选择对象:指定基点或位移，或者 [反复(M)]: m指定基点: 指定位移的第二点或 <用第一点作位移>: 指定位移的第二点或<用第一点作位移>: 指定位移的第二点或 <用第一点作位移>:⑸继续使用“复制”命令，选择3个圆，基点任意，追踪60°方向，输入复制距离20，这个20就是圆的直径（如图所示）命令: _copy选择对象: 指定对角点: 找到 3 个选择对象:指定基点或位移，或者 [反复(M)]: 指定位移的第二点或 <用第一点作位移>: 20⑹使用同样的措施复制出上面的圆（如图所示）⑺使用多段线绘制一种辅助三角形（如图所示）⑻使用偏移命令向外偏移一种三角形，偏移距离为10，这个10是圆的半径（如图所示）⑼使用“缩放”命令，参照缩放为题目规定尺寸80，删除辅助线，添加尺寸标注，完毕绘制（如图所示）10.21 习题21：使用圆的相切命令画圆◆练习阐明：1、此图是绘制圆的练习题；2、需要用到圆的“相切、相切、半径”和“相切、相切、相切”。

◆操作提示：⑴先画一条任意长度的直线，然后选择这条直线，回车2次，指定A点为旋转基点，旋转角度为-43°，最后再画一条水平直线（如图所示）⑵使用“绘图”→“圆”→“相切、相切、半径”命令，指定对象与圆的第一种切点B、指定对象与圆的第二个切点C、输入半径30（如图所示）⑶使用“绘图”→“圆”→“相切、相切、相切”命令，指定圆上的3个切点1、2、3，绘制出一种圆，用同样的措施再画出另一种圆（如图所示）⑷添加尺寸标注，完毕绘制（如图所示）10.22 习题22：环形阵列画圆◆练习阐明：1、此图是绘制圆的练习题；2、需使用环形阵列命令◆操作提示：⑴先画一种半径为40的圆（如图所示）⑵使用“环形阵列”命令，阵列数目6个，追踪交点B为阵列拾取中心点（如图所示）⑶使用“圆”命令，捕获圆心和交点画里面的圆（如图所示）⑷使用“修剪”命令，修剪外面的线段，然后添加尺寸标注，完毕绘制（如图所示）10.23 习题23：复制旋转绘制图形◆练习阐明：1、此图是复制命令和旋转命令的练习题；2、需使用射线（ray）命令◆操作提示：⑴使用“绘图”→“射线”命令（快捷键：ray），以A点为基点，画出2条射线（如图所示）⑵使用“复制”命令，键入M进行多反复制，水平复制2条射线，指定第一种距离为40，指定第二个距离为60（如图所示）命令: _copy选择对象: 找到 1 个选择对象:指定基点或位移，或者 [反复(M)]: m指定基点: 指定位移的第二点或 <用第一点作位移>: 40指定位移的第二点或 <用第一点作位移>: 60⑶选择水平射线，指定A点为基点，回车2次，逆时针旋转30°，并对其进行修剪（如图所示）⑷再次激活线段，以B点为基点，回车2次，键入C复制旋转，顺时针旋转-65°，复制旋转一条直线（如图所示）⑸画直线，并修剪辅助线段（如图所示）⑹添加尺寸标注，完毕绘制（如图所示）10.24 习题24：用方向绘制圆弧◆练习阐明：1、此图是绘制圆弧的练习题，重点是圆弧的绘制方向；2、用（@-20，0）指定第二点在第一点的左边，这样绘制的圆弧就会在上面（由于圆弧默认方向是逆时针的）。

◆操作提示：⑴使用“圆弧”命令，指定A点为起点，输入E回车，指定端点，（输入相对坐标@-20，0），得到端点B；输入半径-22（如图所示）命令: _arc 指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: e指定圆弧的端点: @-20,0指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: r指定圆弧的半径: -22⑵继续使用“圆弧”命令，指定B为起点，输入E回车，指定端点A；输入半径-40（如图所示）⑶添加尺寸标注，完毕绘制（如图所示）10.25 习题25：使用多种圆弧命令措施绘制圆弧◆练习阐明：1、此图将使用多种圆弧命令的措施绘制；2、中间的5段圆弧参照“习题1”的措施绘制◆操作提示：⑴先画一条93的直线，然后使用“绘图”→“点”→“定数等分”命令，将直线5等分（如图所示）⑵使用“多段线”命令，参照“习题1”的措施绘制5段圆弧（如图所示）⑶通过圆心，画一条辅助线，长度任意（提示：需要设立极轴追踪的角度为300°）（如图所示）⑷使用“偏移”命令，在图上拾取圆弧的半径为偏移距离，偏移出另一段线条（如图所示）⑸删除辅助线，并使用“镜像”命令，镜像出另一条线段（如图所示）⑹使用“延伸”命令，选择图形，延伸圆弧到直线（如图所示）⑺使用“圆角”命令，选择半径R，输入圆角半径35，使2条线段圆角化（如图所示）命令: _fillet目前设立: 模式 = 修剪，半径 = 35.0000选择第一种对象或 [多段线(P)/半径(R)/修剪(T)/多种(U)]: r指定圆角半径 <35.0000>:⑻使用“绘图”→“圆”→“相切、相切、半径”命令，指定第一种切点A、指定第二个切点B，输入半径65（如图所示）命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: _ttr指定对象与圆的第一种切点:指定对象与圆的第二个切点:指定圆的半径: 65⑼使用“修剪”命令，修剪线段，并添加尺寸标注（如图所示）10.26 习题26：使用辅助线和圆弧命令绘制◆练习阐明：1、此图需要用到某些辅助线；2、绘制圆弧时，注意拾取点的顺序和输入尺寸的正负值。

◆操作提示：⑴先画一条65的直线，然后向上复制或偏移一条距离为50的辅助线（如图所示）⑵通过圆心A点，画一种半径为66的辅助圆（如图所示）⑶通过B点，画一条55的直线，并连接其他线段，然后删除辅助线（如图所示）⑷使用“绘图”→“点”→“定数等分”命令，对此线段进行3等分（如图所示）⑸使用“圆弧”命令，参照此前圆弧的习题，注意拾取点的顺序和输入尺寸的正负值（如图所示）命令: _arc 指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: e指定圆弧的端点:指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: r指定圆弧的半径: 12⑹删除辅助线，添加尺寸标注，完毕绘制（如图所示）10.27 习题27：运用多边形作辅助绘制圆弧◆练习阐明：1、此图可以运用多边形绘制一段圆弧，然后阵列生成其他圆弧；2、绘制多边形处在顶点位置◆操作提示：⑴先画一种直径为76的圆（如图所示）⑵使用“多边形”命令，绘制一种半径为38，内接于圆的8边形（如图所示）⑶继续使用“多边形”命令，绘制一种半径为（@0，45），内接于圆的8边形，这样8边形的顶点可以在正上方（如图所示）⑷使用“圆弧”命令，捕获A、B、C三点，绘制一段圆弧，然后删除辅助线（如图所示）⑸使用“阵列”命令，阵列8个圆弧，并添加尺寸标注（如图所示）10.28 习题28：运用圆作辅助线绘制图形◆练习阐明：1、此图需要借助绘制圆作为辅助线完毕；2、圆弧将使用圆心角[角度(A)]拟定。

◆操作提示：⑴先画一条横长82.5，竖长25的直线（如图所示）⑵使用“圆”命令，以A点为圆心，绘制半径为81的辅助圆；以B点为圆心，绘制半径为62的辅助圆（如图所示）⑶以A为基点，复制旋转这条直线，旋转角度为-77，然后通过C点水平画一条直线（如图所示）⑷修剪并删除辅助线（如图所示）⑸使用“圆弧”命令，指定起点A，输入e指定端点B，然后输入a用圆心角定弧，圆心角为55°（如图所示）命令: _arc 指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: e指定圆弧的端点:指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: a指定涉及角: 55⑹最后添加尺寸标注（如图所示）10.29 习题29：借助辅助线绘制梯形◆练习阐明：1、此图是绘制梯形的练习；2、需要借助绘制圆作为辅助线完毕◆操作提示：⑴先画一条长为78的直线，然后以A点为圆心绘制一种半径为65的辅助圆（如图所示）⑵选择直线，使用复制移动或偏移命令，绘制出上面的直线，距离为58（如图所示）⑶连接直线，并水平绘制一条长为15的直线（如图所示）⑷删除辅助线，连接剩余直线，并添加尺寸标注（如图所示）10.30 习题30：多反复制命令绘制图形◆练习阐明：1、此图是使用多反复制命令[反复(M)]绘制完毕。

◆操作提示：⑴绘制一种95×55的矩形（@95，55）（如图所示）⑵选择“分解”命令，把矩形分解成4段独立直线，并对其进行5等分和6等分（如图所示）⑶捕获交点，绘制出两段直线（如图所示）⑷选择“复制”命令，指定A点为复制基点，并对此直线进行多反复制（如图所示）选择对象:指定基点或位移，或者 [反复(M)]: m⑸选择“直线”命令，连接两点绘制一条辅助线（如图所示）⑹选择“复制”命令，选定这几条线段作多反复制，捕获辅助线的中点为复制基点，然后捕获端点复制出上面的线段（如图所示）选择对象:指定基点或位移，或者 [反复(M)]: m⑺删除辅助线，复制里面剩余的2条线段，并移动外面的2条直线（如图所示）⑻旋转图形，旋转角度为32°，并添加尺寸标注（如图所示）10.31 习题31：使用多边形的边长E命令◆练习阐明：1、此图由几种同样的图形构成，可以绘制一种后，阵列生产其他；2、需要用到多边形的边长[边(E)]命令◆操作提示：⑴使用“多边形”命令，数目为3，输入“e”定边长，边长为48（如图所示）命令: _polygon 输入边的数目 <3>:指定正多边形的中心点或 [边(E)]: e指定边的第一种端点: 指定边的第二个端点: 48⑵绘制两条辅助线（如图所示）⑶使用“圆弧”命令，捕获三个交点绘制3个圆弧（如图所示）⑷删除辅助线，并对其进行环形阵列，阵列数目为6个，拾取3个角的任意角为阵列中心点，最后添加尺寸标注（如图所示）10.32 习题32：使用圆角命令绘制图形◆练习阐明：1、此图重要是用圆角命令绘制；2、5个圆可以先画一种。

然后阵列生产其他◆操作提示：⑴使用“多边形”命令，数目为5，输入“e”定边长，边长为30，完毕后，选择“分解”命令，炸开多边形（如图所示）命令: _polygon 输入边的数目 <5>:指定正多边形的中心点或 [边(E)]: e指定边的第一种端点: 指定边的第二个端点: 30⑵选择“圆角”命令，圆角半径为10，对5个边进行圆角（如图所示）命令: _fillet目前设立: 模式 = 修剪，半径 = 10.0000选择第一种对象或 [多段线(P)/半径(R)/修剪(T)/多种(U)]: r指定圆角半径 <10.0000>:⑶继续使用“圆角”命令，圆角半径为5（如图所示）⑷使用“绘图”→“圆”→“相切、相切、半径”命令，画一种半径为10的相切圆（如图所示）⑸绘制两条辅助线相交于A点，以A点为中心点进行环形阵列，阵列数目为5（如图所示）⑹删除辅助线，添加尺寸标注（如图所示）10.33 习题33：使用圆心角和偏移绘制圆弧◆练习阐明：1、此图是练习圆弧绘制的题；2、需要用到圆心角定圆弧的措施◆操作提示：⑴先画一种5×5的辅助矩形（@5，5），然后再画一种圆（如图所示）⑵选择“圆弧”命令，指定圆心[圆心(C)]，以A点为圆心，以B点为起点，指定圆心角[角度(A)]，输入顺时针-90°（如图所示）命令: _arc 指定圆弧的起点或 [圆心(C)]: c指定圆弧的圆心:指定圆弧的起点:指定圆弧的端点或 [角度(A)/弦长(L)]: a指定涉及角: -90⑶继续使用“圆弧”命令，分别以四边形的角为圆心，以上一段弧的终点为起点，继续绘制3条圆弧，操作环节同⑵（如图所示）⑷使用“偏移”命令，在图形上拾取偏移距离，然后分别对5条弧线进行偏移（如图所示）⑸最后再画一段圆弧，删除辅助线，添加尺寸标注（如图所示）命令: _arc 指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: e指定圆弧的端点:指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: a指定涉及角: 18010.34 习题34：复制旋转命令绘制图形◆练习阐明：1、此图是练习圆弧绘制的题；2、先画一半，然后复制旋转另一半。

◆操作提示：⑴先画一种直径为76的圆，再画一条半径作为辅助线，然后4等分这条直线（如图所示）⑵选择“圆弧”命令，绘制一段圆弧，措施与“习题33”相似（如图所示）命令: _arc 指定圆弧的起点或 [圆心(C)]: c指定圆弧的圆心:指定圆弧的起点:指定圆弧的端点或 [角度(A)/弦长(L)]: a指定涉及角: 90⑶使用“偏移”命令，在图形上拾取偏移距离，偏移出2条圆弧（如图所示）⑷绘制直线（如图所示）⑸使用对象追踪到圆心，用“圆弧”命令，指定A为起点，B为端点，角度为180°，画这段圆弧（如图所示）命令: _arc 指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: e指定圆弧的端点:指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: a指定涉及角: 180⑹使用“绘图”→“圆”→“相切、相切、相切”命令，捕获3个切点绘制圆（如图所示）⑺使用“修剪”命令，修剪线段，并删除辅助线（如图所示）⑻使用复制旋转命令，捕获圆心为复制旋转基点，回车2次，进行复制旋转，选择角度为180°（如图所示）** 旋转 **指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: c** 旋转 (多重) **指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: 180⑼添加尺寸标注，完毕绘制（如图所示）10.35 习题35：使用复制命令绘制图形◆练习阐明：1、此图与“习题20”相似；2、先画圆，然后复制、缩放完毕。

◆操作提示：⑴先画一种半径为10的圆，以便复制计算（如图所示）⑵向上复制一种圆，复制距离为直径20（如图所示）指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]: c** 拉伸 (多重) **指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]: 20⑶启用极轴追踪，追踪到30°方向，复制一种圆（如图所示）⑷使用“镜像”命令，通过圆心，镜像出另一半（如图所示）⑸以圆心A、B为角点，绘制一种辅助矩形，然后向外偏移，偏移距离为10（如图所示）⑹使用“缩放”命令，进行[参照(R)]缩放，缩放为题目规定尺寸（如图所示）（完结）10.36 习题36：综合绘制图形◆练习阐明：1、此图需要用到诸多辅助线；2、使用对齐标注尺寸措施◆操作提示：⑴先画2条直线，按照题目尺寸规定（如图所示）⑵选择“旋转”命令，使用[参照(R)]旋转措施，旋转角度0（如图所示）指定基点:指定旋转角度或 [参照(R)]: r指定参照角 <0>: 指定第二点:指定新角度: 0⑶开始绘制辅助线：先偏移直线，偏移距离为28，然后以A点为圆心，画半径为34的圆；以B点为圆心，画半径为105的圆（如图所示）⑷连接线段，然后删除辅助线（如图所示）⑸绘制这段圆弧，以A点为起点，B点为端点，画半径25的弧，最后添加尺寸标注（如图所示）命令: _arc 指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: e指定圆弧的端点:指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: r指定圆弧的半径: 25。
