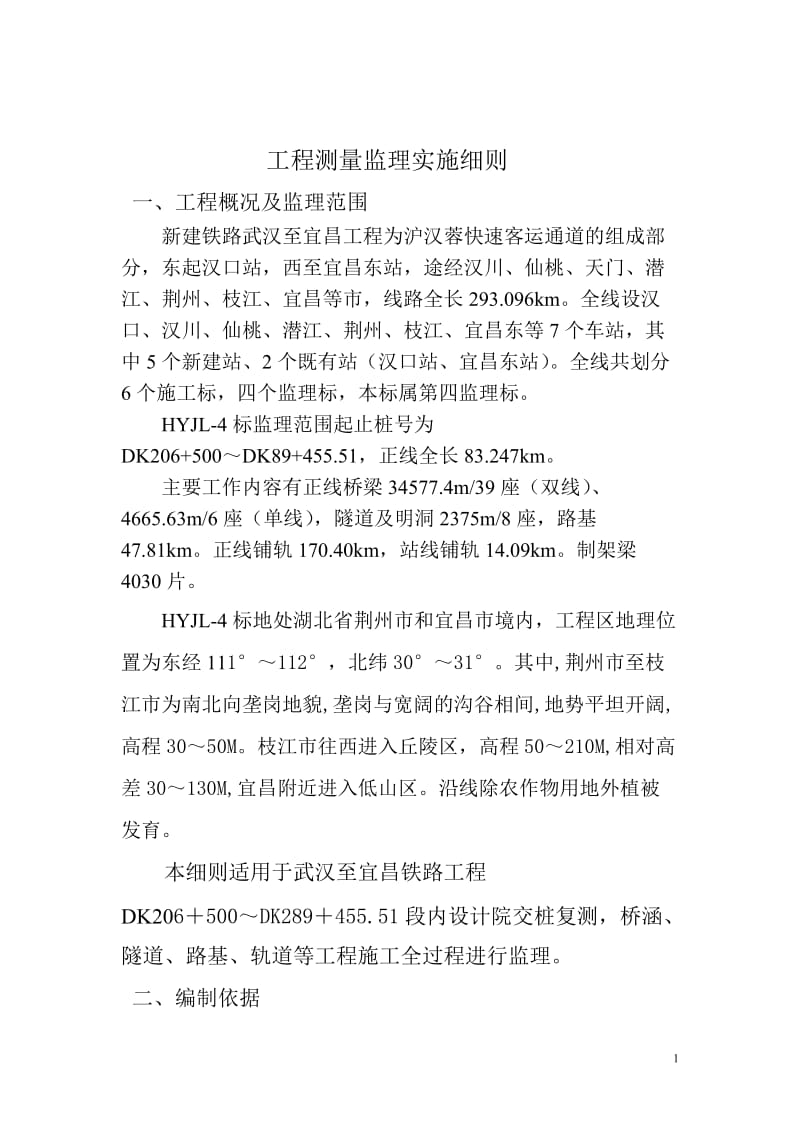

工程测量监理实施细则一、工程概况及监理范围 新建铁路武汉至宜昌工程为沪汉蓉快速客运通道的组成部分，东起汉口站，西至宜昌东站，途经汉川、仙桃、天门、潜江、荆州、枝江、宜昌等市，线路全长293.096km全线设汉口、汉川、仙桃、潜江、荆州、枝江、宜昌东等7个车站，其中5个新建站、2个既有站（汉口站、宜昌东站）全线共划分6个施工标，四个监理标，本标属第四监理标HYJL-4标监理范围起止桩号为DK206+500～DK89+455.51，正线全长83.247km主要工作内容有正线桥梁34577.4m/39座（双线）、4665.63m/6座（单线），隧道及明洞2375m/8座，路基47.81km正线铺轨170.40km，站线铺轨14.09km制架梁4030片 HYJL-4标地处湖北省荆州市和宜昌市境内，工程区地理位置为东经111°～112°，北纬30°～31°其中,荆州市至枝江市为南北向垄岗地貌,垄岗与宽阔的沟谷相间,地势平坦开阔,高程30～50M枝江市往西进入丘陵区，高程50～210M,相对高差30～130M,宜昌附近进入低山区沿线除农作物用地外植被发育本细则适用于武汉至宜昌铁路工程DK206＋500～DK289＋455.51段内设计院交桩复测，桥涵、隧道、路基、轨道等工程施工全过程进行监理。

二、编制依据1 、合同依据2、技术依据（1）《时速200～250KM有砟轨道铁路工程测量指南 （试行）》（铁建设函【2007】76号）2）《新建铁路工程测量规范》（TB10101-99） （3）《全球定位系统（GPS）铁路测量规程》（TB10054） （4）《全球定位系统（GPS）测量规程》（GB/18314-2001） 以上是铁路测量的基本规定，它适用于铁路线路、桥涵、隧道、站场等工程测量测量监理必须严格执行上述规范中的有关规定三、测量监理工作流程1、根据监理合同约定和工程项目的规模，配置测量设备和仪器，设备和仪器应能满足相应的精度要求2、检查施工单位测量人员的资格，测量仪器和设备的检定情况，审核施工单位的测量方案3、根据工程实际情况编写测量监理实施细则4、测量监理应督促施工单位质量良好地完成施工前的线路复测及大中型桥的控制测量工作，施工中的控制测量、建筑物中线高程测设及施工后的竣工测量工作对施工单位施工测量的内、外业资料进行检查，对其内、外业成果资料的正确性和完整性进行复核，采取抽查或旁站的方法对测量过程进行检查和复测 5、监理工程师应特别注意相邻合同段搭接处测量结果及资料的符合性，必要时应组织相邻合同标段进行贯通测量和跨标段联测。

6、督促施工单位在测量工作中采取行之有效的多级复核制，完成交桩复测、控制测量、施工放样测量、竣工测量以及导线网、导线点和水准点保护等工作熟悉图纸，核对原始资料施工前准备接控制网、点桩基准控制网、点复测申请使用基准控制点设置工程控制桩(加密)申请使用工程控制桩工程放样计算施工放样参与交桩、复核基准控制网、点复核审批使用基准控制点复核工程控制桩审批使用工程控制桩放样计算复核放样复核、抽测竣工测量竣工测量审核监督检查施工过程控制工 作 流 程 图四、现场交桩1、开工前，组织设计单位向施工单位进行测量成果资料和现场桩橛交接，并与设计单位、施工单位一起签署交接桩文件记录，履行交接手续设计单位向施工单位交桩的范围应包括：（1）GPS点、导线点、水准点成果表及点之记2）桩橛包括GPS点、导线点、水准点等3）大型建筑物（如桥梁、隧道等）或复杂地段的平面控制桩及设计单位提供的测算和精度评定资料4）测量技术报告2、按照招标文件和规范要求检查交桩数量、精度，签署纪要（各种数据应齐全）并报建设单位若重要桩位丢失，不能满足复测和施工测量需要时，应向建设单位和设计院报告施工单位应对测量成果进行全面复测，复测内容如下：（1）GPS点的基线边长度。

（2）导线点的转角、导线点间的距离 （3）水准点间的高差 3、GPS控制网和水准控制网复测的注意事项 控制网复测应从施工标段外至少一个导线桩起测，逐一进行测量，直至到下一施工标段内至少一个导线桩 水准点控制网复测应从施工标段外一个水准点起测，逐一进行复测，直至到下一个施工标段内至少一个水准点 相邻监理合同段的控制导线网和水准点搭接测量应与建设单位联系解决 五、 CPI、CPII控制网测量及CPIII控制点施测 1、各级平面控制网的作用为： （1）CPI主要为勘测、施工、运营维护提供坐标基准 （2）CPII主要为勘测和线下工程施工提供控制基准 （3）CPIII主要为轨道铺设和运营维护提供控制基准 平面控制网布网要求按表1执行 2、平面控制网的主要技术要求应符合下列规定： （1）GPS测量的精度指标应符合表2的规定表1 平面控制网布网要求控制网级别测量方法测量等级点间距备注CPIGPSC≥1000M≤4㎞一对点CPIIGPSD600～800M　导线四等400～600MCPIII导线五等150～200M　 表2 GPS测量的精度指标控制网级别基线边方向中误差最弱边相对中误差CPI≤1.7″1/100000CPII≤2.0″1/60000（2）导线测量的主要技术要求应符合表3的规定。

表3 导线测量主要技术要求控制网级别附合长度（㎞）边长（M）测距中误差（㎜）测角中误差（″）相邻点位坐标中误差（″）导线全长相对闭合差限差方位角闭合差限差（″）对应导线等级CPII≤4400～60052.5101／40000±5√n四等CPIII≤1150～2003451／20000±8√n五等 （3）GPS测量作业应满足表4中的基本技术要求表4 各级GPS测量作业的基本技术要求 级别　项目BCDE静态测量卫星高度角（°）》15》15》15》15有效卫星总数》5》4》4》4时段中任一卫星有效观测时间（min）》30》20》15》15时段长度（min）》90》60》45》45观测时段数》21～21～21～2数据采样间隔（S）15～6015～6015～6015～60PDOP或GDOP《6《8《10《103、CPIII控制网的测量（1） CPIII控制点应在CPII的基础上采用导线测量方法施测，主要技术指标应符合表3中的要求施工单位应根据施工控制的需要进行选点埋石，并按相应规定埋石且作点之记2）CPIII导线测量应满足下列要求：①CPIII导线测量应起闭于CPII控制点，采用标称精度不低于2″、5㎜+5PPM的全站仪施测。

②导线测量水平角观测应符合表5的规定 表5导线测量水平角观测技术要求控制网等级仪器等级测回数半测回归零差2C较差同一方向各测回间较差CPIIIDJ126″9″6″DJ248″13″9″③ 导线边长测量，读数至毫米距离和竖直角往返各观测2测回各项限差应满足表6的要求 表6 距离和竖直角观测限差仪器精度等级测距中误差（㎜）同一测回各次读数互差（㎜）测回间读数较差（㎜）竖直角指标差较差竖直角测回间较差往返侧平距较差I<55710″10″《2ＭｄII5～101015 注：Md=（ａ+ｂ×Ｄ），为仪器标称精度 式中 ａ－仪器标称精度中的固定误差（㎜）； ｂ—比例误差系数（㎜／㎞）； D—测距边长度（㎞） 电磁波测距仪的测距精度划分标准（测距长度为1㎞时）： I级 ｜Ｍd｜《5㎜ II级 5㎜<｜Ｍd｜《10㎜ ④ CPIII导线应在方位角闭合差及导线全长相对闭合差满足要求后，采用严密平差计算4、高程控制测量(1) 高程控制测量应按三等水准测量要求施测。

宜使用水准仪测量，其主要技术要求应符合表7的规定2)水准点可与平面控制点共桩，也可单独设置，新建线路单独设置的水准点据线路中线距离宜在50～150M之间3) 重点工程（大桥、長隧及特殊路基结构）地段应根据实际情况增设水准点应选在土质坚实安全僻静观测方便和利于长期保存的地方 表7 各等级水准测量精度要求（㎜）水准测量等级每千米水准测量偶然中误差Ｍ⊿每千米水准测量全中误差Ｍｗ限 差检测已测段高差之差往返测不符值附合路线或环线闭合差左右路线高差不符值二等水准《1.0《2.06√Ｌ4√Ｌ4√Ｌ—三等水准《3.0《6.020√Ｌ12√Ｌ12√Ｌ8√Ｌ四等水准《5.0《10.030√Ｌ20√Ｌ20√Ｌ14√Ｌ注:表中L为往返测段附合或环线的水准路线长度，单位为㎞4) 水准测量使用的仪器应满足表8的要求 表8 水准测量使用的仪器精度要求序号仪器名称最低型号备注1水准仪DS3用于水准测量2水准尺木质区格水准尺用于水准测量条码式水准尺用于数字水准测量3全站仪1″ 2㎜+2PPm用于三等跨河水准测量2″ 2㎜+2PPm用于四等三角高程测量（5）水准点光电测距三角高程测量应符合下列要求：水准点光电测距三角高程测量，可与平面导线测量合并进行。

导线点应作为高程转点，转点间的距离和竖直角必须往返观测，并宜在同一条件下完成计算时应加入气象改正、地球曲率改正，采用往返观测平均值当竖直角大于20°或边长短于200M时，应提高观测值的精度当往返测高差较差大于60√D时，必须往返重测一组，两组高差之差小于30√D时，取两组高差的中数高程测量视线离地面或障碍的距离不宜小于1.3M水准点光电测距三角高程测量技术要求距离测回数竖直角指标差互差(″)往返测高程较差(mm)边长范围(m)测回数中丝法测回数三丝法最大角值(°)测回间较差(″)往返各一测回往返各二测回往返各三测回20101060√D200～600(6)加桩水准测量应符合下列要求：加桩测量采用单程水准测量，水准路线应起闭与水准点，导线点作为转点仪器应使用精度不低与原S⒑级的水准仪加桩光电测距三角高程测量技术要求类别距离测回数竖直角半测回或两次间高差较差(mm)最大竖直角(°)测回数半测回间较差(″)高程转点往返各一测回30中丝法往返各一测回12　加桩单向一测回40单向两次　100单向一测回30(7)一般三角高程测量应符合下列要求：在困难地段加桩高程测量亦可采用一般三角高程测量，其三角高程路线应分段起闭于具有水准高程的导线点，每段长度不宜大于2KM.采用一般三角高程测量时，转点间的竖直角应正倒镜往返观测一测回，其较差在限差以内时取平均值。

一般三角高程测量观测要求仪器型号竖直角两半测回间角值较差的限差往返观测高差、较差的限差(m)竖直角角值取位DJ230″0.02S1″DJ61′0.04S1′ 六、施工测量按照设计图纸及规范要求检查施工单位的测量结果，并签署意见，未经监理工程师签认的施工放样结果禁止施工根据工程的情况，监理工程师应在施工过程中检查线路、桥梁、隧道、轨道、房建、设备安装的施工放样方法，审核施工放样测量结果㈠、对于大型和重点工程建筑物、构筑物和设计文件中要求进行变形测量的工程，在工程开始时，监理工程师应督促施工单位进行变形测量，其质量控制要点如下：1、审核测量方案和测量计划；2、检查基准点、工作基点和变形观测点位置和精度每个工程至少有3个稳固可靠的基准点；工作点应选在比较稳定的位置；变形观测点应设立在变形体上能反映变形特征的位置；3、变形测量的观测周期，应根据建筑物、构筑物的特征、变形速率、观测精度要求和工程条件综合考虑在观测过程中，根据变形量的变化情况，应作适当调整4、检查变形测量的测量方法、测量精度和测量结果㈡、施工单位应对复测内容进行全面复测，GPS点的施工复测按表4中的基本技术要求执行1、 CPI控制网按C级GPS控制网要求进行复测。

基线边长度复测较差达到1∕80000时，应采用设计单位勘测成果2、CPII GPS控制点按D级GPS控制网要求进行复测基线边长度复测较差达到1∕50000时，应采用设计单位勘测成果3、CPII导线点的施工复测按表3四等导线的精度和要求进行复测结果与设计单位勘测成果的不符值在下列规定范围内时，应采用设计单位勘测成果水平角 检测较差5″； 闭合差5√ｎ″距离 导线边长2√2Ｍd（同一高程面）； 相对闭合差1／40000㈢、水准点复测应按三等水准测量要求进行复测，复测高差与设计单位勘测成果的不符值≤20√L时，应采用设计单位勘测成果当复测结果与设计单位提供的勘测成果不符时，必须重新复测当确认设计单位勘测资料有误或精度不符合规定要求时，应与设计单位协商对勘测成果进行改正㈣、施工控制网加密及中线测量1施工平面控制网加密按CPIII控制点的要求进行选点、埋石和测量中线测量前，应在CPⅡ复测的基础上，用附合导线加密，其平均边长以200m为宜测量放样应置镜与CPⅠ、CPⅡ、CPⅢ控制点上采用极坐标法测设。

中线上应钉设公里桩和加桩，并宜钉设百米桩直线上中桩间距不宜大于50m；曲线上中桩间距宜为20m如地形平坦且曲线半径大于800m时，圆曲线内的中桩间距可为40m圆曲线的中桩里程宜为20m的整倍数在地形变化处或按设计需要应另设加桩，加桩宜设在整米处中桩桩位限差为：纵向 S/2000+0.1（S为转点至桩位的距离，以米计）；横向 10cm曲线控制桩（ZH、HY、QZ、YH、HZ）应单独测设，不得与曲线同时测设用任意点极坐标测设时，必须更换置镜点，重新测设一次，其点位误差不应大于5cm曲线中桩测设可采用支距法、偏角法、任意点极坐标法或长弦偏角法等偏角法测设曲线闭合差限差为：纵向 1/2000横向 10cm2施工高程控制点加密测量按四等水准测量精度要求施测中桩高程测量应起闭于水准点，其限差为50√L中桩高程宜观测两次，其不符值不应大于10cm3 竣工测量横断面测量可采用水准仪绳尺法、光电测距仪法、全站仪或GPS等线路横断面复测时，横断面的间距应根据地形情况和控制土石方数量的需要而定，填挖零点断面必须测绘横断面测量检测限差按下式公式计算： 高程 0.1（L/100+h/10）+0.2 （m） 距离 L/100+0.1 （m）h—检查点至线路中桩的高差（m）；L--检查点至线路中桩的水平距离（m）。

边桩测设 路堤和路堑的边桩可采用路基横断面的方法测设并根据地形起伏和桩橛稳固情况在施工范围以外设置方向控制桩1-2个测设边桩的限差为1／200 加固工程放样： 挡土墙、护坡等加固工程施工放样，应符合设计要求结构尺寸误差、基底及顶部高程误差均不应超过5cm ㈤桥梁、隧道施工控制网的建立应根据桥轴线精度、隧道贯通精度建立独立的桥梁、隧道施工控制网桥涵的控制测量监控：1、一般特大桥、大、中、小桥和涵洞复测的质量控制要点⑴桥梁施工前，应对桥梁的平面控制网（三角网）、水准点（跨河水准点）、线路中线等进行复测复测时，应与桥两端线路控制桩搭接闭合监理工程师按规定比例抽检当桥梁位于直线时，宜在该直线的所有定测转点上设置经纬仪测量右角，根据转点间距离和右角计算出转点相对于桥轴线的横距，以调整桥跨内的转点位置桥梁位于曲线时，应对整个曲线进行复测，转向角测角精度同转点右角精度应符合下表的要求复测转向角与定测转向角不同时，应按复测转向角计算曲线要素，当复测转向角与定测转向角差值较大且转向角较小时，宜使线路恢复到定测转向角值，以免桥位移动过大精度要求，转点右角以方向观测法测量，DJ2级仪器观测两测回，或用DJ6级仪器观测四测回。

角值限差如下表在限差以内时取平均值水平角观测角值限差(″)仪器等级两半测回间较差各测回间互差DJ21510DJ63020中小桥和涵洞施工前的线路复测，距离按1／2000，曲线横向闭合差按5cm的要求进行控制测量两岸桥头均应测设平面及高程控制点 桥轴线长度的测定及其相对中误差的估算： 桥头两端中线各测设一个控制点，作为放样桥墩台中心和检查测量精度的依据，其连线称为桥轴线，长度可用光电测距仪测定，其精确距离称为桥轴线长度其相对中误差可按下式估算： ML/L=△D*√N/L*√2式中 mL——桥轴线长度中误差； L———桥轴线长； ——墩中心点位放样限差(设为lOmm)； N——桥梁跨数 用光电测距仪或钢卷尺测距，观测限差应符合规范要求，轴线长度相对中误差均低于上式估算的相对误差方能保证墩台测设精度要求⑵水准点测设，特大桥、大桥施工水准点测设精度不应低于四等水准测量要求桥头两岸应各设置不少于两个水准点，中、小桥和涵洞水准测量按四等水准测量要求设置水准点跨越宽度为200m以上的大河或深沟的水准路线，应按跨河水准测量要求进行⑶墩台定位测设： 测量监理应对设计图上标出的数据进行核对，检查确认梁长与跨距的相互关系。

直线桥墩台定位原则及墩距测量的精度要求： 用光电测距仪、钢卷尺直接丈量或横基尺端点法测设墩台中心时，应自一端向另一端依次设放，距离、方向应起闭于桥头控制点也可根据地形自中间某墩向两端设放，应避免自两端向中间设放 跨距丈量精度不得低于设计跨距的1／5000，与桥轴线另一端的控制桩应进行闭合，其闭合差应分配于各跨距内 曲线桥墩台定位原则： 桥跨短、跨数多的曲线桥采用偏角法测设曲线，确定墩位首先测出各墩位的线路中心，然后从线路中心向曲线外侧量出偏心距E值定墩位中心 桥跨长、跨数少的曲线桥用导线法确定墩位其导线角应以不低于DJ2型经纬仪测设两个测回，偏角总闭合差不应超过下式计算的结果″)式中 N——桥梁跨数 用光电测距仪测设时可采用长弦偏角法根据计算资料直接测定墩位中心，其偏角应以不低于DJ2型经纬仪测设两个测回，偏角总闭合差不应超过上式计算结果有困难时可用任意点置镜极坐标法，但均应另行置镜检核 用交会法测定墩台中心的原则： 用交会法设置桥梁墩台中心时，应至少选择三个方向进行交会一个方向为桥轴线时，其它两交会线间的夹角，当置镜点位于桥中线两侧时，宜在90°～150°之间；当置镜点位于桥中线一侧时，宜在60°～110°之间，示误三角形的最大边长或两交会方向与桥中线交会点间长度，在墩台下部不应大于25mm，墩台上部不应大于15mm。

以交会点投影至桥轴线上的点作为交出的桥墩中心各方向都不包括桥中线方向时，则以交会得的示误三角形的重心作为交出的桥墩中心 护桩的设置： 墩台施工前应设置墩台中心护桩护桩数量及其设置、保护措施视现场具体情况确定，并应满足正确定位和施工放样的要求 小桥、涵洞定位： 小桥、涵洞位置可根据线路转点或曲线控制点测设涵洞护桩应沿其轴线设放 ⑷ 施工放样测量 桩基础放样:桩位应按设计桩位与墩台中心十字线相对位置设放在控制点上置镜根据设计图纸、线路的曲线转角要素表计算出设计桩位坐标将计算好的设计桩位坐标到现场实地进行放样桩中心放样完毕后，应进行自检，自检合格后报监理检查桩中心放样误差≤10mm挖护筒前应在桩中心小钉上拴上十字线，将桩中心引测到护桩上，护桩最好离桩中心2m以上，以便防止在挖、埋设护筒过程中护桩发生移动护筒埋设好后应检查平面位置的偏差，护筒埋设顶面位置允许偏差≤50mm，并将护桩十字线投影到护筒顶四周用油漆标注并挂十字线（如图一）及测量护筒顶高程作为丈量桩长的依据，量取OA、OB、OC、OD的距离并记录钻机就位应根据护筒十字线中心来调整钻机钻杆中心的位置，直至钻机钻杆中心与护筒中心重合。

还可以控制钻机的二次就位来检查桩位放样的偏位即钻机就位后在钻机钻盘上的钻杆孔（如图二）将棱镜支架支在钻杆孔中心，在控制点上架设全站仪观测，实测坐标与设计坐标相比不得大于10mm即为合格 承台施工放样:首先用全站仪定出承台开挖范围，用水准仪检查挖掘深度，再打垫层由于承台施工放样都在基坑底部进行，一般情况下全站仪架设在控制点上看不见承台底部不能直接进行放样，需要从控制点上转个临时支点到承台边，再在临时支点上架设仪器放样出承台四个角点坐标或轴线坐标位置，并测出标高检查平整度、高程是否达到设计要求，用钢卷尺丈量承台底四边尺寸，校核放样精度用全站仪在基础桩上放样桩中心位置，用钢尺量桩中心到四个垂直方向钢筋的距离，检查成桩后桩的中心位置偏差成桩后桩位中心允许偏差群桩≤100mm，单排桩≤50mm承台底面垫层施工达到要求后，在上面绑扎钢筋、立模板，在承台四周定轴线控制平面位置，检查承台四角位置模板标高，调整至设计标高，承台施工完成后测量顶面标高、尺寸，符合要求后再进行下道工序承台允许偏差：顶面高程±20mm（测量5点） 轴线偏位15mm（测量纵横各2点） 前后、左右边缘距设计中心线尺寸±50mm如下图： 墩身施工放样:墩身可以直接在控制点上放样，根据墩身尺寸计算出相应的设计坐标，用全站仪进行施测。

在承台顶面上放出1、2、5、6、7、8点，根据放出来的点来立墩身模板由于墩身混凝土不是一次浇注成的，而是分节浇注的，每一节墩身模板立好后都要进行检查，检查1、2、3、4点，根据实测数据进行调整，直至符合设计要求墩身高程用钢尺进行传递 墩台模板允许偏差和检验方法序号项目允许偏差（mm）检验方法1前后、左右距中心线尺寸±10测量检查每边不少于2处2表面平整度32m靠尺检查不少于5处3相邻模板错台1尺量检查不少于5处4空心墩壁厚±3尺量检查不少于5处5同一梁端两垫石高差2测量检查6预埋铁件和预留孔位置5纵横两向尺量检查7墩台支承垫石顶面高程（客运专线）0-5经纬仪测量混凝土墩台允许偏差：墩台前后、左右边缘距设计中心线尺寸±20mm墩台支承垫石顶面高程0～-15 mm，客运专线0～ -10 mm墩台支承垫石顶面中心位置15 mm简支混凝土梁 ：每片梁一端两支承垫石顶面高差3 mm 每孔梁一端两支承垫石顶面高差5 mm每孔梁一端两支承垫石顶面高差4 mm（客运专线）无支座垫石顶面高差5 mm简支钢梁：同一墩顶支承垫石顶面高差5 mm ⑸架梁测量及竣工测量 架梁测量： 架梁前应精密测定墩台中心，并设出纵横十字线及梁中心线交点（曲线桥工作线交点）。

跨距可用经检定的钢卷尺直接丈量，亦可用光电测距仪组合测定，但应顾及最佳测程精度，亦可间接求算实测或求算跨距与设计跨距的差值超过±2cm时，应根据墩设计允许偏差逐墩调整跨距以墩台中心十字线或梁中心线交点(曲线桥)为准，在墩顶上用钢卷尺按设计尺寸放出支座十字线及梁端轮廓线，并用墨线标出检查垫石面高程 桥梁竣工测量项目一般有：测定桥梁中线，丈量跨距；丈量墩台各部尺寸；检查顶帽及支承垫石的高程；检查支座位置及底板高程2．复杂特大桥及重要大桥测量工作的检查内容 复杂特大桥及重要大桥系指水面较宽且有高墩、大跨、深水基础或基础施工难度较大，梁部结构类型复杂，要求测量定位、放样精度较高的特大桥、大桥 ⑴ 控制测量 监理工程师应按下列要求检查复杂特大桥及重要大桥控制测量的图型布置、施工方法、限差要求等，以确保墩台平面及高程测设精度控制三角网的等级和精度应按下表规定执行　控制三角网等级和精度等　级测角中误差(″)桥轴线相对中误差最弱边线相对中误差基线相对中误差一±0.71/1750001/1500001/400000二±1.01/1250001/1000001/300000三±1.81/750001/600001/200000四±2.51/500001/400001/100000五±4.01/300001/250001/75000表中桥轴线相对中误差应按《测规》第6.6.1条规定估算。

当以全站仪为工具建立三角网时，基线宜采用直线，困难时可用折线基线其长度一般相当于桥轴线长度的0.7-0.8倍，困难时不应小于0.5倍 三角网的求距角不宜小于30°，困难情况不宜小于25°，低等级三角网可不小于20° 桥轴线应为三角网的一条边，与基线一端连接，并尽量垂直 当用光电测距仪时，可根据桥轴线的精度要求，仪器的测距、测角精度及地形、地貌情况，采用边角网或测边网 当采用光电测距仪进行精密测距时，按下列要求执行： ａ、应每年在已知基线上比长，以检定仪器的加常数和乘常数 作业前应检校仪器的发射，接收、照准三轴的平行性，校正光学对中器，需要时，尚须检定仪器的加常数乘常数或在已知长度上比长 ｂ、测距长度宜在仪器的最佳测程范围内，当边长精度要求高而边长长度又接近或大于仪器的最远测程时，宜分段观测 ｃ、距离及竖直角应往返观测各两测回，距离每测回读数二次当测距的精度要求高于1／100000时，测距时气温宜在-5～+35℃之间，并应在大气湍流较稳定时(一般在9-16时或阴天)观测，或分别由两个不同时段各往返观测一个测回ｄ、测线两端高差不宜过大，其限值可按下式计算式中h——高差；n——系数(1——4)；ρ——206265″mz——天顶距观测中误差；T——设计或规定的边长相对中误差的分母；D——平距。

ｅ、测得的斜距应加常数改正、气象改正，当仪器的常数检定值不属于显著性的系统误差时，可不加常数改正；气象元素应在测站及反射镜站分别测定，取其平均值 ｆ、由斜距换算为平距，可按下式计算：式中 D——平距； Sm——经过改正后的斜距； α——竖直角； Z——天顶距ｇ、经过换算后的平距边长应进行投影于轨底(或墩顶)高程改正水平角观测采用方向观测法，其观测测回数按下表规定执行 水平角测回数　　　　　三角网等级仪器等级一二三四五DJ1级159642DJ2级——12964 方向观测法的各项限差规定如下表 水平方向观测法各项限差(”)仪器等级光学测微器两次重合读数之差半测回归零差各测回同一方向向两倍视轴有效期(2C)的互差各测回同一方向值互差DJ1级1696DJ2级381310 注：当观测方向数不超过3时，可不归零，但基线网除外 用前方交会法测设的桥墩中心投影于桥轴线上的位移限差不应超过30mm 2、水准测量等级的适用范围按下表规定执行 水准测量等级适用范围　　　　　　跨河距离(m)项　　目800≤S≤2000S＜800跨河水准测量二等三等网中水准点间联测三等网的起算高程引测三等 注：当跨河距离大于2000m或有变形观测等特殊要求时，应做专项设计。

水准测量视线长度及高度限差应符合下表规定　水准测量视线长度和高度(m)等　级视　线　长　度前　后视距差前后视距累积差视线高度(下丝读数)仪器型号视　距二DS0.5≤60≤1.0≤3.0≥0.3DS1≤50三DS0.5、DS1≤100≤2.0≤5.0三丝能读数DS3≤75四DS0.5、DS1≤150≤3.0≤10.0三丝能读数DS3≤100注： 前后视距累积差系指由测段开始至每一测站的前后视距差的累积 ⑶ 施工放样与竣工测量的检查 复杂特大桥的施工放样与竣工测量的检查同一般特大桥的施工放样与竣工测量相同⑷并行线桥梁施工放样应以左线为准，先放出左线墩台位置后，再依据设计图上左右线墩台关系放出右线墩台位置左右线间距较大的双线桥、设计图上两桥分开设计成曲线布置的，应按两桥分开放样⑸测设墩台中心时，应自一端向另一端依次进行，距离方向应起、闭于桥头控制点也可根据地形自中间墩向两端测设桥跨短、跨数多的曲线桥采用偏角法测设曲线，确定墩位首先测出各墩位的线路中心，然后从线路中心向曲线外测量出偏心距定墩位中心㈥隧道的控制测量：(1) 隧道施工前，监理工程师应督促施工单位做好隧道控制测量工作（洞外控制测量、洞内控制测量，对于采用竖井开挖的隧道，还应考虑洞外和洞内的联系测量），以保证隧道中线和高程能按规定精度要求贯通，并使隧道内平、纵断面符合设计要求及隧道建筑限界的要求。

2) 对于直线隧道长度大于1000m，曲线隧道长度大于500m，监理工程师应要求施工单位根据横向贯通精度要求进行隧道平面控制测量设计；洞外两开挖洞口（包括横洞口、斜井口）间水准路线长度大于5000m，应根据高程贯通精度要求进行隧道高程控制测量设计3) 洞外控制测量的质量控制要点：①检查隧道洞外平面控制测量和高程控制测量方法②洞外控制测量应在每个洞口附近测设不少于三个平面控制点（包括洞口投点及其相联系的三角点或导线点）和两个水准点，作为洞内测量的起测依据如施工被破坏或移设应按原测精度进行补设，同时对原有三角点、导线点进行检测③洞外控制测量的水平角观测，以水平方向观测法为主④隧道水准点的高程应利用一端洞口线路定测水准点的高程作为起始高程进行测量，并传算至隧道另一端洞口与定测高程闭合⑤洞外平面控制测量适用长度见下表测角精度测量方法测量等级测量精 度（″）适用长度(km)边长相对中误差最弱边起始边基线洞外三角测量二1.08—206—81/500001/100000l/200000三1.84—61／250001／500001／1 00000四2.52-4l／150001／250001／50000五4.01.5-21／100001／250001／50000导线测量二1.08-201/20000三1.86-81/20000四2.54-61/20000五4.02-41/20000GPS测量B-＞6C-＜6(4) 洞内控制测量的质量控制要点①布设洞内导线应以洞口投点（插点）为起始点组成多边形闭合导线环。

②洞内水准路线应由洞口高程控制点向洞内布设，结合洞内施工特点，每隔200m至500m设立一对高程控制点，并应定期复核③洞内平面控制导线测量要求见下表测量部位测量方法测量等级测角精度(”)适用长度(km)边长相对中误差洞内导线测量二1.07—201：10000三1.83.5—201：10000四2.52．5—3.5l：10000五4.0<2.51：10000（5） 施工放样复核① 监理工程师应按照设计图纸及验标要求检查施工单位的放样测量结果，并签署意见，施工放样结果未经监理工程师签认的工程禁止施工 ② 根据工程的情况，监理工程师应在施工过程中检查隧道的施工放样方法，审核施工放样测量结果6） 竣工测量审核①主体工程完工后，监理工程师应督促施工单位做好竣工测量，并设置永久性控制桩及水准点② 监理工程师检查竣工测量的永久性控制桩和水准点的设置情况③ 审核施工单位提交的竣工测量成果资料及检查记录④ 按设计图纸要求,监理工程师实测实量抽查结构物的各部位位置、尺寸、高程等数据⑤隧道竣工测量的质量控制要点检查测量隧道净空断面，包括内拱顶高程、起拱线宽度、轨顶面以上1.1m、3.0m、5.8m处宽度、铺底或仰拱高程，均以线路中心为准。

检查埋设永久中线点及其标志复核永久中线点、水准点的实测成果及示意图 七、施工放样测量应符合下列规定：①中线控制桩放样测量坐标与设计坐标之差不得大于10㎜中线控制桩包括曲线五大桩和长曲线上、直线上每200M一个的中线控制桩中桩和加桩放样测量坐标与设计坐标之差不得大于30㎜ ②涵洞、200m以下中小桥、1000m以下短隧道施工定位测量应满足涵洞中心、墩台中心、隧道洞口中线控制桩放样测量坐标与设计坐标之差不得大于10㎜放样测量完成后应进行检核测量，涵洞中心、墩台中心应与相邻中线控制桩闭合，闭合差不应超过20㎜，隧道进出口中线控制点间应沿线路中线敷设导线闭合，闭合差不应超过40㎜③ 路基开挖边桩、挡土墙的定位，可在中桩或加桩上按设计位置直接放样八、竣工测量监控1、主体工程完工后，督促施工单位做好竣工测量，并设置永久性控制桩及水准点2、检查竣工测量的永久性控制桩和水准点的设置情况3、审核施工单位提交的竣工测量成果资料及检查记录4、按设计图纸要求监理工程师实测实量抽查结构物的各部位位置、尺寸、高程等数据5、线路竣工测量的质量控制要点（1）检查路基竣工测量的限差2）在有桥、隧地段的线路竣工测量，中线贯通应以桥、隧中线为依据向两端进行引测贯通，同时还应检查该直线上建筑物是否超限，路基中线最大偏差是否在允许范围内。

3）竣工测量时，水准点应移设于接近线路的稳固建筑物或在桥梁墩台上，水准点间距不应大于2 Km4）线路中线贯通测量后，直线上的转点、曲线上的控制点及交点桩均应进行固桩5）复核加设的线路中桩和设置水准点、地界桩等⑹竣工测量应进行中线测量、高程测量、横断面测量，并需贯通全线里程和高程线路中线竣工测量的加桩设置，直线上每50m，曲线上每20m应设置一个加桩道岔中心、变坡点、平角道中心、桥涵中心、大中桥台前及台尾、隧道出入口、隧道内断面变化处、车站中心、支挡工程的起终点和中间变化点、道碴厚度变化点、跨越线路的电力线、通信线和地下管线中心等处均应设置加桩高程竣工测量时，应将水准点和施工增设的临时水准点移设于稳固的建筑物上或接近线路的基岩上（如桥台或涵洞的帽石上）水准点应每隔1-2km设置一个横断面竣工测量时，路基不得小于设计宽度；侧沟、天沟的深度、宽度与设计值之差不得大于5cm，路堤护道宽度与设计值之差不得大于lOcm，对不符合要求且误差超限应进行整修6、桥梁竣工测量的质量控制要点（1）桥梁竣工后应测定桥梁中线、跨距、墩台、梁部尺寸和桥面顶标高2）检查顶帽及支承垫石的高程3）检查支座位置及底板高程。

4）特殊桥梁应按相关规定办理7、隧道竣工测量的质量控制要点（1）检查隧道净空断面，包括内拱顶高程、起拱线宽度、轨顶面以上1.1m、3.0m、5.8m处的宽度2）检查埋设永久中线点及其标志3）复核永久中线点、水准点的实测成果及示意图8、房建竣工测量的质量控制要点（1）检查建筑物、构筑物的坐标和几何尺寸2）所有建筑物的室内净空和地面高程3）复核永久水准点的实测成果 九、铺轨测量 1、铺轨前施工单位应进行线下工程竣工测量，包括中线测量、构筑物测量（隧道限界、桥梁墩台高程等）和路基横断面测量线下工程竣工测量完成后，建设单位组织运营管理单位、轨道铺架施工单位、监理单位进行验收（现场复测），并办理交验报告 2、线下工程验收合格后，施工单位按要求设置基桩、线路中线控制加桩曲线上按CPIII的测量精度每60m左右设置一个加密基桩（在铺轨基桩点间加密），曲线的直缓、缓圆、曲中、圆缓、缓直、边坡点里程以及竖曲线的起、终点里程应各增设一个线路中线控制基桩距线路中线的外移距离一般为2.5～4m，线路中线控制基桩应设置混凝土桩，并符合CPIII控制桩的有关规定 3、线路中线控制基桩，在直线部分宜设在下行线左侧路肩上，基桩的测设，平面应按表1及表3和CPIII导线的要求施测；高程应按四等水准测量的要求施测。

4、线路中线控制基桩测设后，施工单位根据基桩距中线的外移距离，进行中线测量测量后的线路、桥梁、隧道中线应相符合，其位置应满足路基宽度和桥梁、隧道等建筑限界的要求 5、线路中线控制加桩设置，直线地段每25m加桩，曲线地段每10m加桩曲线五大桩、道岔中心、变坡点、竖曲线起终点、立交桥中心、桥涵中心、大中桥台前及台尾、隧道进出口、隧道内断面变化处、车站中心、支挡工程的起终点和中间变化点、道砟厚度变化点、跨越线路的电力线、通信线和地下管线中心等处均应设置加桩 6、铺轨前施工单位应对线路控制点进行贯通测量，线路控制点包括：曲线上的直缓、缓圆、曲中、圆缓、缓直、直线转点等测量成果报监理工程师审核线路中线贯通测量的方法和精度要求，应符合下列要求： ①控制点贯通测量时与CPIII进行联测，联测时后视不得取用短边水平角采用全测回法测量右角，观测一测回，2个半测回间角值较差的限差为10″.边长测量可用I级或II级测距精度全站仪或光电测距仪进行；距离和竖直角的测量限差应符合表6的规定 ②控制桩贯通测量闭合差的限差应符合下列规定： 水平角闭合差 fβ≤15√ｎ（″）,ｎ为测角个数； 距离相对闭合差 ⊿L／L≤1／15000（水平角平差）。

7、铺轨平面测量满足以下要求： ①直线上利用外移控制桩采用穿线法测量进行轨道铺设控制点为横向误差的限差每150m不超过5㎜ 采用10m弦量的轨向铺设精度，时速200公里时不应超过3㎜、时速250公里时不应超过2㎜ 曲线上利用贯通测量设置的曲线控制基桩和加密基桩进行轨道铺设控制测量有砟轨道曲线静态圆顺度满足表9的要求 表9 有砟轨道曲线静态圆顺度(㎜)曲线半径（m）实测正矢与计算正矢差圆曲线正矢连续差圆曲线最大最小正式差缓和曲线圆曲线R≤35002345R﹥35001234弦20m 8、铺轨时竖曲线测量满足以下要求： ①在竖曲线里程范围内，直线上以左轨、曲线上以内轨为基准线在钢轨上每5m标注一个里程点； ②计算每个里程点的设计高程，曲线外轨应加上设计超高值；② 用中平法测量每个里程点的高程，应在一个测站上完成整个竖曲线的测量； ④竖曲线范围内里程点的高程与设计值之差应小于±3㎜9、轨道工程竣工测量（1）检查测量碴肩宽度、道床厚度、轨面标高2）检查轨道和道岔几何尺寸3）检查线路中桩、支线、夹直线、缓和曲线、圆曲线起始点。

4）测量检查轨道正线间距、站线线间距、车站主要建筑物和设备与线路中心间距10、全线竣工后，施工单位应向运营管理单位交接下列资料：① 线路平、纵断面图；② 构筑物的竣工图；③ 各种测量资料、桩橛，桩橛包括CPI点、CPII点、水准点、铺轨基桩（CPIII）等十、监理资料收集整理在整个施工过程中，监理工程师应注意收集以下测量资料： 1)各种检查、审核记录和意见 2)巡视检查或跟踪旁站记录和意见 3)抽检测量记录、验算及与施工单位对比资料 4)监理通知、工程质量、安全问题通知单及其施工单位回复的整改措施、结果；监理工程师检查验收结论 5)质量事故报告和处理结果 6)有关问题请示报告及其批复意见、处理结果 7)有关测量方面的项目管理机构的文件、函、指令 8)测量问题的专题会议纪要 9)施工测量放样报验单 10)施工单位请示报告及监理回复意见十一、隧道监控量测监控1、设计为复合式衬砌的隧道施工过程中必须进行监控量测2、工程开工前施工单位应将监控量测计划报监理工程师审批,监控量测计划应包括量测项目及方法、量测仪器的选择、测点布置、量测频率、数据处理及量测作业人员的组织等内容。

3、监控量测实施1）现场观察A检查开挖面地质素描及状态记录表、围岩级别判定卡填写情况B检查初期支护观察记录C检查洞外地表沉陷、边仰坡稳定情况等项目观察记录2）现场量测A检查量测频率及量测记录B抽查测点布置位置合理性及稳固情况4）监控量测资料整理与反馈1）复核根据监控量测数据绘制的时态曲线及回归分析计算书2）复核隧道稳定性判定结论3）督促监控测量单位按经审批的监控量测计划向设计单位反馈监控测量成果附：1、隧道监控量测工作要点：隧道施工必须进行监控量测现场监控量测是隧道施工管理的重要组成部分，是信息化施工的重要内容通过施工现场的监控量测，它不仅能指导施工，预报险情，确保安全，而且通过现场监测获得围岩动态的信息（数据），为修正和确定初期支护参数，混凝土衬砌支护时间提供信息依据，为完善隧道工程设计与指导施工提供可靠的足够的数据，确保施工安全和质量量测的测点、测频、方法严格按照《铁路隧道监控量测技术规程》（TB10121-2007\J721-2007）、《铁路隧道喷锚构筑法技术规范》（TB10108-2002）的要求实施，设专人专管，及时量测，认真分析数据资料隧道监控量测的项目应根据工程特点、规模大小和设计要求综合选定。

量测项目可分为必测项目和选测项目两大类选测项目应根据工程规模、地质条件、隧道埋深、开挖方法及其他要求，有选择地进行监控量测工作必须紧跟开挖、支护作业按设计要求布设测点，并根据具体情况及时调整或增加量测的内容根据本线隧道的特点，必测项目包括：⑴洞内、外观察；⑵二次衬砌前净空变化、拱顶下沉；（3）地表下沉（浅埋隧道必测，H0≤2b时）；1）隧道监控量测计划围岩段必测项目是洞内外观察，净空水平收敛量测，拱部下沉量测及浅埋隧道地表量测等；当浅埋地段隧道上方有建筑物或管线等需要采用钻爆法开挖时，应进行爆破振动监测；对新建与既有线间距小于20m的现有隧道和其他结构物进行必要的监测2）监控量测内容与仪器设备A、洞内外观察洞内观察分为开挖工作面观察和初期支护状况观察两部分，开挖工作面应每次开挖后进行，地质情况基本无变化时，可每天进行一次对初期支护的观察也应每天至少进行一次，观察内容包括喷射混凝土，锚杆，钢架的支护状况根据工作面的工程地质与水文地质情况，作地质素描，包括围岩岩性、岩质、断层破碎带、节理裂隙发育程度和方向、有无松散坍塌、剥落掉块现象、有无渗漏水等；观察开挖面附近初期支护状况包括喷层是否产生裂缝、剥离和剪切破坏、钢架是否压屈，判断围岩、隧道的稳定性和初期支护的可靠性，并进行评估作为支护参数选择的参考及量测等级选择的依据。

B、二次衬砌前净空水平收敛量测、拱顶下沉量测在隧道每个量测断面各布置一个拱顶下沉测点和二条净空水平收敛量测测线,测点间距一般Ⅴ级围岩为5～10m，Ⅳ级围岩为10～30m，Ⅲ级围岩为30～50m，Ⅱ级围岩地段可根据需要酌情设置测点拱顶下沉量测测点布置在拱顶为掌握各级围岩位移变化规律,应在各级围岩起始地段增设量测断面.拱顶下沉及收敛量测在整个隧道进行净空变位量测在开挖后尽早进行，初读数在开挖12小时内且在下一循环开挖前读取，采用无尺量测法C、浅埋隧道地表下沉量测浅埋地段隧道地表下沉测量，断面布置宜与洞内水平净空变化和拱顶下沉在同一断面内当地表有建筑物时,在建筑物周围增设下沉测点横断面方向在隧道中心及两侧间距2～5m施设下沉测点,每断面施设7～10个测点监测范围应在隧道开挖影响范围以外地表下沉量测应在开挖面前方隧道埋置深度与隧道开挖高度之和处开始，直到衬砌结构封闭，下沉基本停止为止同时在横向依据实际情况，选定主断面，沿主断面布设测点，以了解地表沉降的横向影响范围详见下表：地表下沉量测断面间距表埋置深度H量测断面间距（m）H>2B20～50B
