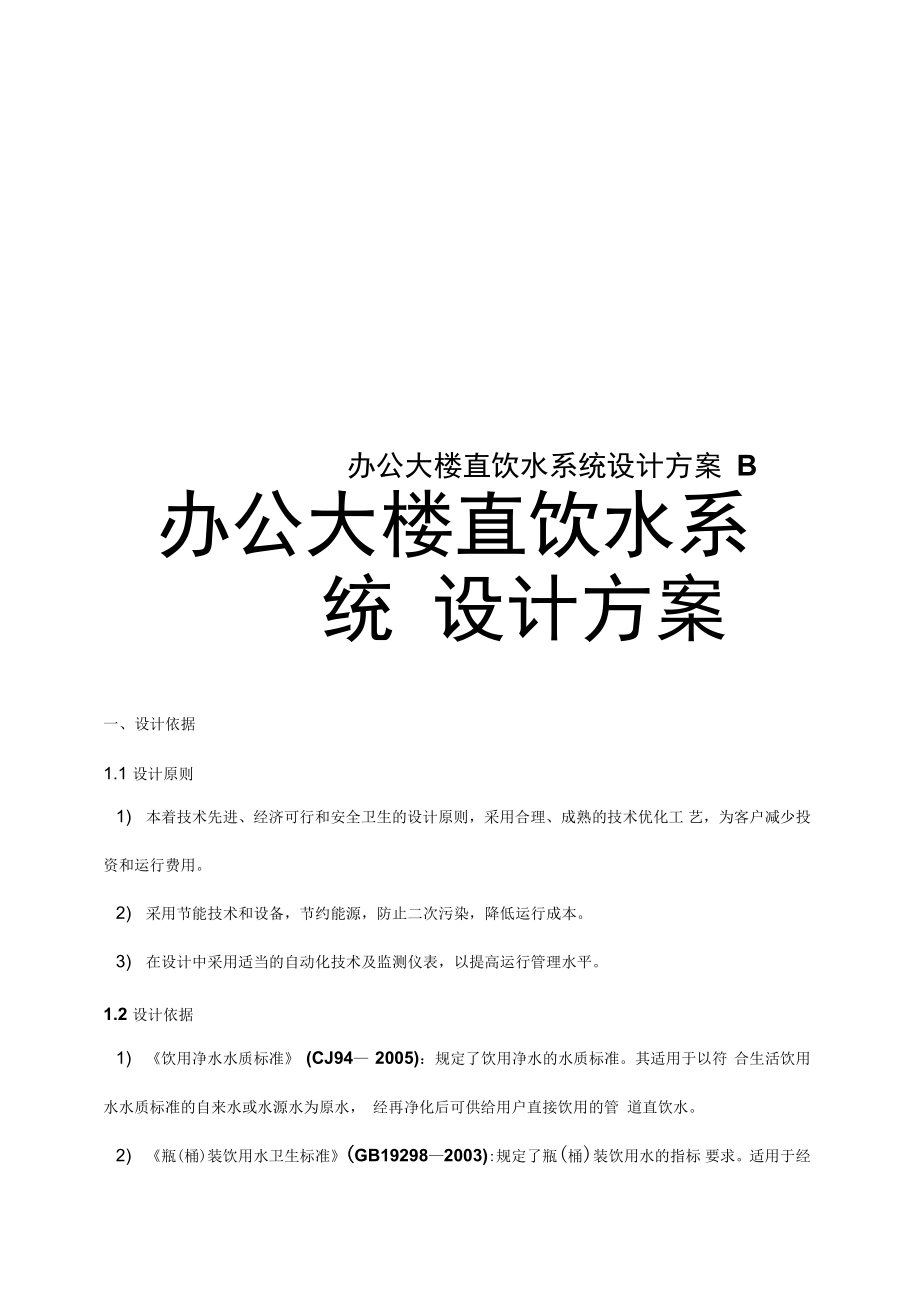

办公大楼直饮水系统设计方案B

办公大楼直饮水系统设计方案 B办公大楼直饮水系统 设计方案一、设计依据1.1设计原则1)本着技术先进、经济可行和安全卫生的设计原则，采用合理、成熟的技术优化工 艺，为客户减少投资和运行费用2)采用节能技术和设备，节约能源，防止二次污染，降低运行成本3)在设计中采用适当的自动化技术及监测仪表，以提高运行管理水平1.2设计依据1)饮用净水水质标准(CJ942005)：规定了饮用净水的水质标准其适用于以符 合生活饮用水水质标准的自来水或水源水为原水， 经再净化后可供给用户直接饮用的管 道直饮水2)瓶(桶)装饮用水卫生标准( (GB192982003):规定了瓶(桶)装饮用水的指标 要求适用于经过滤、灭菌等工艺处理并装在密封的容器中可直接饮用的水3)管道直饮水系统技术规程(CJJ2006):规定了居住建筑、公共建筑等管道直 饮水系统的设计、施工、验收、运行和管理的要求1.3设计产水水质及产水水量1)产水水质产水水质符合中华人民共和国瓶（桶）装饮用水卫生标准 要求2）产水水量该办公楼16楼为办公场所，26楼每层按50人计，1楼按100人计，总计350人饮用水量按照每人2L/d计， 则26楼每层办公楼日用水量为：50X2=100L/d。

1楼办事大厅日用水量为：100X2=200L/d考虑到办公人员的间接用水，以及其他不确 定的因素，设计26楼每层办公直饮水设备总产水量为200L/d，设计1楼办事大厅直 饮水设备总产水量为400L/d，设备运行时间按每天8小时计，则26楼每层每天平均 产水量为25L/h，最大产水量以50L/h计1楼每天平均产水量为40L/h，最大产水量 以60L/h计二、设计说明由于用户所在地自来水水质硬度稍大，并且考虑特殊水质恶化的情况，自来水不 适合直接加热烧沸饮用，设计配置纯水制水机经过三级过滤加反渗透处理，除去自来 水中污染物质及细菌、病毒等，然后经过后置椰壳活性炭改善饮水口感纯水机制水末 端配置紫外消毒设计为用户提供的直饮冷水为纯水制水机经紫外消毒后终端产水；开水机从纯水制水机取水制取开水，通过开水机提供直饮开水设计内容：1）、本项目设计提供冷、热直饮水，现产现用，满足全楼人饮水需求2）、1至6层每层楼道布置1套前置过滤器+管道式超滤净水3）、1至6层每层楼道布置1套 4 组取水龙头（1 开 2 温 1 冷）公共饮水平台(GB192982003)4）、公共饮水平台安装在每层楼道过道末端一处，安装位置见附件B5）、卫生间外的水池，需要进行改造，需给用户提供改造建议。

2.1工艺流程根据设计原则和客户需求，我们以先进的膜技术为设计基础， 为客户设计了一套科学合理的工艺，其具体的工艺流程如图1：自来水图1:办公直饮水系统工艺流程图2.2水处理及供水系统2.2.1净水机根据用户现场空间条件和需求原则，本系统需用丫-04型商用逆渗透低柜纯水公共饮水平台，其规格型号如表1公共饮水台 Y-04 /公共饮水台温水水温 4050 度，防止烫伤5级过滤处理采用开水、冷水水路热交换设计，确保水质安全和节电水胆容量：30 升供水量：开水 45 升/小时，温 250 升/小时功率：4.5KW电源：380V 50HZ尺寸：1250*410*1080mmY-04型商用逆渗透低柜纯水 公共饮水平台采用美国进口逆渗透制水技术，经5级过滤处理，出产可供人直接饮用的直饮水第一道：5卩m的PPF滤芯精密过滤器第二道：5卩m的颗粒活性炭UDF滤芯过滤器第三道：1卩m压缩活性炭CTO滤芯过滤器第四道：10-4卩m进口RO逆渗透膜组件第五道：后置活性炭T33过滤器1）5卩m的PPF滤芯精密过滤器精密过滤器是管道输送液体过程中清除固体杂质的设备，去除水中大部分的泥沙、 铁锈、悬浮物、胶质、铜锈、淤泥、磷污、渣质等各种杂质。

2）前置5卩m的颗粒活性炭UDF滤芯过滤器选用优质净水专用椰壳活性碳，高吸附值，滤除自来水中残留的氯和水中的一些化 合物形成三氯甲烷，能有效去除液体中有机物、微粒、铁锈、残余氯、异味、有毒害物 质、重金属等3）前置1卩m压缩活性炭CTO滤芯过滤器4 组取水龙头，龙头温度可定制（推荐配置为:1 开 2 温 1 冷）以较前一级提高5倍精度的活性炭过滤器，进一步吸附去除水中杂质和污染物4）反渗透膜组件（RO）本系统采用美国陶氏反渗透膜组件反渗透是指在原水进入端施加高于溶液自身渗 透压的压力（反向压力），使水透过膜，原水中溶解的杂质不能透过而从浓水端排掉，有 效去除水中溶解的重金属离子、小分子微粒、有机物、病毒、热源等物质，使水质达到 直饮水标准要求5）后置T33颗粒椰壳活性碳滤芯过滤器改善水质，过滤后的水清沏、甘甜、口感好Y-04型商用逆渗透低柜纯水 公共饮水平型商用逆渗透低柜纯水机是目前最安全的 商用RO制水机，全电脑自动制水和补水， 是桶装水工厂的小型化，能够移植到家庭或 办公室其应用了目前最先进和安全的水处理技术，是未来20年内更健康、更方便、更经济的饮水解决方案经过五层过滤达到欧美直接生饮标准，彻底滤除细菌（0.4-1卩m）、病毒（0.4-0.02卩m）、毒素、重金属离子、有机化合物等有害物质，同时增加 水含氧量，令水呈弱碱性，更适合人体吸收，甘甜可口。

ET-P400B型商用逆渗透低柜纯水机具有出水水质好、抗冲击负荷强、自动化程度高、运行维护简便、性能稳定可靠 等特点222压力罐设置一个容积为10加仑（40L）的压力罐，目的是储存产水可以根据压力罐自身的 压力变化来控制设备稳定有序的产水，保证用户的持续用水2.2.3紫外消毒紫外线C波段（240 nm260nm）对细菌、病毒等致病微生物具有高效、广谱杀灭 的能力，通过破坏及改变微生物的组织结构（DNA-核酸），使其丧失复制、繁殖的能力 抑制微生物的活动力以达到杀菌作用， 其杀菌力取决于紫外线输出量的大小，紫外线输出量不低于40mJ/cm时（在此强度下消毒时间不超过0.8秒），在额定水流量内瞬间杀灭各种细菌、病毒，杀菌率可达99%99.99%紫外线在线实时杀菌，不改变水的性状、原色、原味，不产生任何消毒副产物，能 确保饮用水原汁原味，卫生安全224供水管网直饮水管网采用优质的聚丙烯（PPR）给水管及管件热熔连接方式，保证直饮水不渗漏、不被污染三、设备配置根据设计原则，我们对工艺的各种设备进行了合理的配置（15楼摆放两套设备,六楼摆放一套设备），并对其价格进行了一个初步的预算具体如表3:序号名称规格型号数量单位单价（元）合价（元）1纯水机Y-046套16,9601017602前置过滤器QG-03A1 6台86051603管道式超滤净水器6台93055804安装及其他 费用1批480048005合计（元）：117300表3:设备配置及价格四、运行费用估算4.1直接制水成本费用计算设办公楼每天饮水需求量为1.2吨，则每月（按每月工作日22天计算）的饮用水需求量为：1.2X22=26.2吨。

1）每月自来水费支出：每天按照8小时不间断工作计算时，产水率按70%计算，生产1吨直饮水消耗约1.43吨自来水，自来水每吨价格按4.55元计算，直饮水生产用水成 本为：4.55X1.43=6.5元/吨，每月支出：6.5X1.2X22=171.6元/月2)每月电费支出：每天按照8小时不间断工作计算时，项目共配置6套设备，电 费以1.52元/kWh计算6套纯水机用电6X0.096=1.056kW/h，直饮水生产用电成本为：1.52X0.096X(1000/60)=2.432元/吨6套大开水器设备用电6X9.0 =54kW/h5套小开水器设备用电5X6.0=30kW/h大开水器制取每吨开水电费：54X1.52 元/ (kW h) / (0.11X6)=124.4 元 /吨小开水器制取每吨开水电费：30X1.52 元/ (kW h) / (0.07X5)=130.3 元 /吨开水器制取每吨开水平均电费： (124.4+130.3)/2=127.35元/吨该办公楼生产每吨直饮水的水电费用为6.5+0.096X1.52=6.65元/吨，耗材费用5.08元/吨，与桶装水比较：桶装水平均8元/桶，每桶18.9升；则每吨桶装水的价格 为1000-18.9X8=423.3元/吨。

直饮水的价格只相当于桶装水价格的(6.65+5.08)/423.3*100%=2.78%每天按照8小时不间断工作计算：每月(去除8天公休日)直饮水的运行经营性成本费用为(6.65+5.08+127.35)X1.2X22=3671.71元以上是每天8小时， 每月22天连续运行需要费用 实际使用中必须考虑一个使用 系数K,根据经验，该使用系数为K=0.40.6我们取K=0.5则每月(去除8天公休日)直饮水的实际运行经营性成本费用为(6.65+5.08+127.35)X1.2X22XK=1835.86元每年直饮水的运行经营性成本费用：1835.86X12=22030.26元4.2膜组件更换成本计算整套设备耗材主要集中在纯水机部分，耗材的更换周期根据用户使用频率，进水水质等诸多因素有关，通常情况下耗材更换周期如表4:序号名称更换周期数量备注120 寸 5 卩 mPPF滤芯产水 15吨1 支220 寸 5 卩 m 颗粒活性炭产水 15吨1 支320 寸 1 卩 m 活性炭滤芯产水 20吨1 支4后置 T33 活性炭产水 15吨1 支5反渗透膜组件1 年2 支请专业人员更换6紫外灯管3000 小时11 支表4:膜组件更换周期表每天按照8小时不间断工作，每小时产水60L计算时，纯水机产水15吨即为30天，扣除节假日8天，约40天，纯水机产水20吨即为40天，扣除节假日8天，约50天。

根据科学城自来水水质情况以及我们长期项目经验，建议20寸5卩mPPF滤芯、20寸颗粒活性炭及后置活性炭更换周期为2个月，20寸1卩m活性炭滤芯更换周期为3个月，反渗透膜组件更换1年，约300天工作时间紫外灯管使用时间为3000小时， 为375天，约1年更换时20寸5卩mPPF滤芯45元/支次，20寸5卩m颗粒活性炭85元/支次，20寸1卩m颗粒活性炭115元/支次，后置活性炭70元/支次，反渗透膜组件280元/支次紫外灯管180元/支次每天按照8小时不间断工作，11套纯水机耗材更换费：(45+85+70)/60+115/90+2*280/600)(元/天)/(0.06*8X11)(吨/天)=5.08元/吨每年耗材更换费用：PPF滤芯：45*12/2*1仁2970元5卩m颗粒与后置活性炭滤芯：( (85*12/2+70*12/2)*1仁102301卩m活性炭滤芯：115*12/2*1仁7590反渗透膜组件：2*480*1仁10560紫外灯管：2*11*180=1760每年耗材更换费用总计：2970+10230+7590+6160+880=23900元五、服务及承诺5.1.服务范围水处理系统、增压系统、管网系统、计量系统、净化间范围内的仪器、设备和相关 部件。

5.2.保修期限系统质量保修期为1年，对膜元件的质量保证期为1年，即在质量保修期内，若膜 出现质量问题我们免费维修或更换； 在质量保证期后出现问题的， 我们只收取膜的成本 费，保修期自项目竣工验收签字之日起计5.3.保修期内的服务内容1）公司委派有经验的工程技术人员在现场进行系统的调试， 并将对用户提供该系统 的全面培训2）公司的售后服务工程师将对项目进行定期回访（一个季度一次），提供例行检查 和维修服务，了解系统运行状况和产水的水质， 并以优惠的价格为用户提供所需的零配 件及其售后服务3）对于突发事件，我方工作人员承诺能在半小时内到达现场，为客户解决问题4）在项目施工、 系统维修和维护过程中， 我方遵守买方的规章制度及相关规定， 并 接受监督真诚感谢贵方选用我单位生产的优质水处理系统 使用过程中如有疑问或故障，请及时联系我方附录 A 供电供水改造建议饮水设备纯水机使用220V电压供电，开水机使用380V电压供电1至5层每层2处饮水设备使用同一型号的纯水机大的开水机需要提供10kW /380V电源功率，需要安装壁挂式配电箱或插 线盒；需提供0.15-0.35Mpa的自来水接口，接口管径DN15； 小的开水机需要提供7kW /380V电源功率，需要安装壁挂式配电箱或插线 盒；需提供0.15-0.35Mpa的自来水接口，接口管径DN15； 第6层需要10kW /380V电源功率，分别需要安装壁挂式配电箱或插线盒； 需提供0.15-0.35Mpa的自来水接口，接口管径DN15。

每处设备安装地点提供排水地漏一处，排出生产废水； 设备安装房间铺防滑瓷砖；附件 B 院机关大楼设备布置图图 2:院机关大楼 16 楼（右侧）直饮水布局图图 3:院机关大楼 1 楼（左侧）直饮水布局图rlrLrLrjlrLmuLj-Llrj-LrLrLr-P_-_平面图RD)UJJjcfclcuE.maUic出创iA7i -*TnrE fflE=W-O&fmffl主视图A“e 窗第3冬*屠林B* 土 %E * M*埜 图 4:院机关大楼 23 楼（左侧）直饮水布局图图 5:院机关大楼 4 5 楼（左侧）直饮水布局图主那*R0册*a*mUK0WA.ftJJtIM H2O12-nE-0&璃囿4KA4fr A* Jt挂IffKm*45*(lW。
